产品描述

安科瑞
AEW110无线通讯转换器

1 概述
AEW110无线通讯转换器主要用于辅助RS485设备进行无线组网,通过将通讯数据在RS485信号与无线信号之间互转,完成普通RS485设备的无线通讯。降低用户通讯组网的施工成本与改造时间,产品具有体积小、通讯稳定、传输距离远、安装方便等优点。可与RS485通讯设备灵活安装,实现局部通讯的无线组网。

2 主要功能
LED指示: 电源、通讯、无线状态指示
通 讯: a. 470MHz无线传输
b. 红外通讯
c. RS485接口,同时支持Modbus协议

3 电气特性
a. 电压输入
辅助电源: AC85~265V
参比频率: 50Hz
功 耗: <2VA
b. 通 信
无 线: 470MHz无线传输,空旷时远传输距离:1km
红外通讯: 波特率固定1200
接 口: RS485(A+、B-)
介 质: 屏蔽双绞线

4 环境条件
a. 温度范围
工作温度: -20℃~55℃
存储温度: -30℃~70℃
b. 湿 度: ≤95%(无凝露)
海 拔: <2000m

5 外形尺寸(单位:mm)
长×宽×高: 88mm×54mm×50mm

6 工作方式介绍
AEW110分为两种工作模式:主站模式与从站模式,可由通讯进行设置,具体寄存器地址见7通讯说明,两种工作模式具体介绍如下。
6.1主站模式
一般用于通讯的主站端,电源灯下方的预留灯会点亮。AEW110优先等待RS485信号输入,接收到有效的RS485信号之后,会将其转成无线信号发
出,在超时时间内(700ms),将接收到的有效无线信号转成RS485信号发出,完成数据处理流程。
6.2从站模式
一般用于通讯的从站端,电源灯下方的预留灯会熄灭。AEW110优先等待无线信号输入,接收到有效的无线信号之后,会将其转成RS485信号发至自
身的串口上,然后等待回送,在超时时间内(500ms),将收到的有效RS485回送信号通过无线转发出去,完成数据处理流程。

由以上介绍可知,普通的RS485设备,若需无线组网,至少需要两台AEW110,并且一台需为主站模式与通讯管理机或其他集抄设备连接,一台为从
站模式与普通的RS485设备连接。若设备本身支持无线通讯(如AEW100无线计量模块),则只需要一台主站模式的AEW110与通讯管理机或其他集
抄设备连接即可完成无线组网。

注意:一组AEW110通讯时,需要扩频因数与频道均相同才可正常通讯。在无线通讯距离内,从站接入数量由主站的特性(如个别通讯管理机单个串口接入设备的数量有限制)与通讯协议的规定决定(如Modbus协议要求从站的通讯地址小于255),但基于稳定性与数据实时性的考虑,推荐从站少于30个。

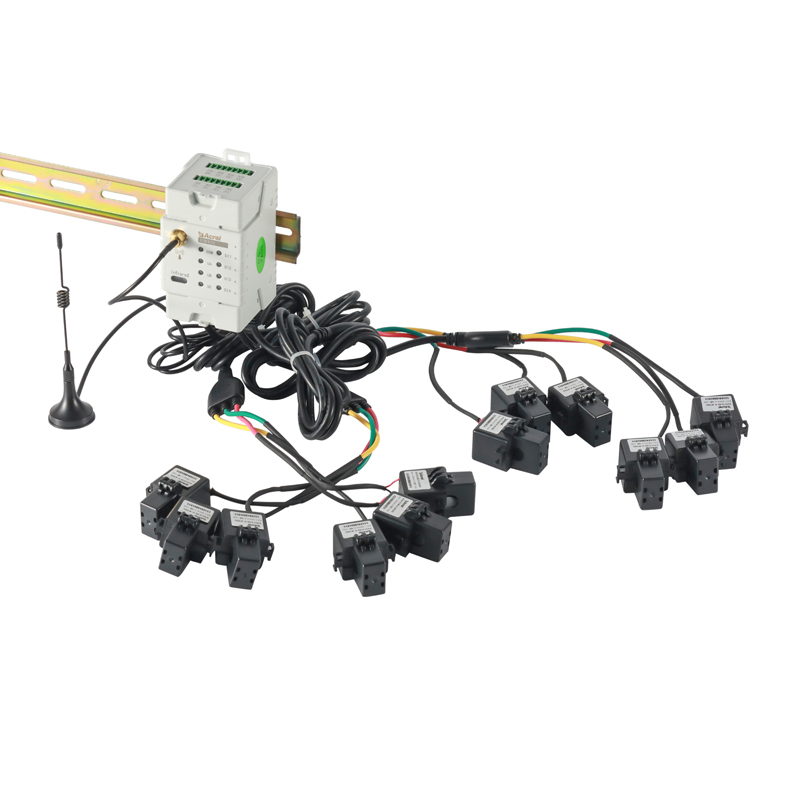

AEW100无线计量模块

1 产品简介:
AEW100无线计量模块主要用于计量低压网络的三相有功电能,具有RS485通讯和470MHz无线通讯功能,方便用户进行用电监测、集抄和管理。产品具有精度高、体积小、安装方便等优点。可灵活安装于配电箱内,实现对不同区域和不同负荷的分项电能计量,统计和分析。AEW100 无线计量模块主要用于计量低压网络的三相有功电能, 并配 RS485 通讯功能, 方便用户进行用电监测、 集抄和管理。 产品具有精度高、 体积小、 安装方便等优点。 可灵活安装于配电箱内, 实现对不同区域和不同负荷的分项电能计量, 统计和分析。同时AEW100满足能效终端安规检测报告.

2 产品选型:
AEW100-D15X:
(含三只φ15孔径开口互感器),三相电流、电压、有功/无功功率、电能计量,谐波畸变率等,LORA无线通讯,100A以下,600A以上二次互感器方案(从 原有互感器二次侧取信号)

AEW100-D20X:
(含三只φ20孔径开口互感器),含三相电流、电压、有功/无功功率、电能计量,谐波畸变率等,LORA无线通讯,大400A

AEW100-D36X:
(含三只φ36孔径开口互感器),含三相电流、电压、有功/无功功率、电能计量,谐波畸变率等,LORA无线通讯,大电流600A

3 AEW100 及配套互感器外形尺寸
a. 计量模块
长×宽×高:88mm×54mm×50mm
b. AKH-0.66/K-15 互感器
长×宽×高:42mm×35mm×29mm 二次测线长 2000mm
c. AKH-0.66/K-20 互感器
长×宽×高:90mm×57mm×35mm 二次测线长 500mm
d. AKH-0.66/K-36 互感器
长×宽×高:109mm×71mm×35mm 二次测线长 500mm

AEW100无线计量模块

1 产品简介:
AEW100无线计量模块主要用于计量低压网络的三相有功电能,具有RS485通讯和470MHz 无线通讯功能,方便用户进行用电监测、集抄和管理。可灵 活安装于配电箱内,实现对不同区域和不同负荷的分项电能计量,统计和分析。

2 技术参数
a. 电压输入
额定电压: 3×220/380V,3×380V
参比频率: 50Hz
功 耗: <2VA(每相)
b. 电流输入
输入电流: 100A、 200A、400A、600A、3*1.5(6)A
起动电流: 0.004Ib
功 耗: <2VA (大电流)
c. 测量性能
符合标准: GB/T17215.321-2008
有功电能精度: 1.0级
d. 脉 冲
脉冲宽度:80±20ms
脉冲常数:400imp/kWh,200imp/kWh,100imp/kWh
e. 通 信
无 线: 470MHz无线传输,空旷时远传输距离:1km
红外通讯: 波特率固定为1200
接 口: RS485(A+、B-)
介 质: 屏蔽双绞线
协 议: MODBUS-RTU,DL/T645-07

3 环境条件
a. 温度范围
工作温度: -20℃~55℃
存储温度: -30℃~70℃
b. 湿 度: ≤95%(无凝露)
c. 海 拔: <2000m

4 产品选型
a. AEW100-D15X (含3只孔径15mm的开口式互感器)
三相电参量U,I,P,Q,S,PF,F测量,总正反向有功电能统计,总正反向无功电能统计;2-31次分次谐波及总谐波含量分析,分项谐波及基波电参量
(电 压,电流,功率);RS485接口,470MHz无线通讯,红外通讯;电流规格3*1.5(6)A,有功电能精度0.5S级,无功电能精度2级
b. AEW100-D20X (含3只孔径20mm的开口式互感器)
三相电参量U,I,P,Q,S,PF,F测量,总正反向有功电能统计,总正反向无功电能统计;2-31次分次谐波及总谐波含量分析,分项谐波及基波电参量
(电压,电流,功率);RS485接口,470MHz无线通讯,红外通讯;电流规格100A,200A,400A,有功电能精度1级,无功电能精度2级
c. AEW100-D36X (含3只孔径36mm的开口式互感器)
三相电参量U,I,P,Q,S,PF,F测量,总正反向有功电能统计,总正反向无功电能统计;2-31次分次谐波及总谐波含量分析,分项谐波及基波电参量
(电压,电流,功率);RS485接口,470MHz无线通讯,红外通讯;电流规格400A,600A,有功电能精度1级,无功电能精度2级

5 功能:
AEW100无线计量仪表主要用于计量低压网络的三相有功电能,具有RS485通讯和470MHz无线通讯功能,方便用户进行用电监测、集抄和管理。

应用范围:
低压系统计量回路。

订货范例:
具体型号:AEW100
技术要求:3×220/380V;3×40(200)A
通讯协议:RS485
辅助电源:无
