产品描述

AEW100 无线计量模块
AEW100 无线计量模块主要用于计量低压网络的三相有功电能, 并配 RS485 通讯功能, 方便用户进行用电监测、 集抄和管理。 产品具有精度高、 体积小、 安装方便等优点。 可灵活安装于配电箱内, 实现对不同区域和不同负荷的分项电能计量, 统计和分析。同时AEW100满足能效终端安规检测报告

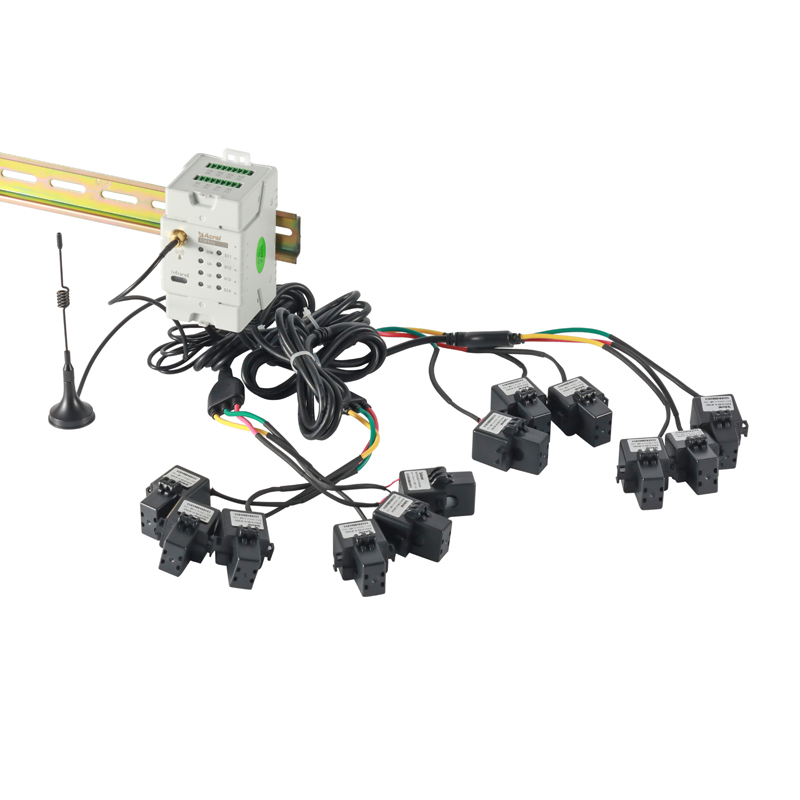

AEW100-D15X(含三只φ15孔径开口互感器),三相电流、电压、有功/无功功率、电能计量,谐波畸变率等,LORA无线通讯,100A以下,600A以上二次
互感器方案(从原有互感器二次侧取信号)

AEW100免布线多功能仪表
AEW100无线计量模块主要用于计量低压网络的三相有功电能,具有RS485通讯和470MHz无线通讯功能,方便用户进行用电监测、集抄和管理。产品具有精度高、体积小、安装方便等优点。可灵活安装于配电箱内,实现对不同区域和不同负荷的分项电能计量,统计和分析。
L1、L2、L3开口式传感器分别通过穿刺接入A相、B相、C相线缆,其中A相传感器通过穿刺线缆及N线端子取电为计量模块供电,同时A相、B相、C相传感器分别将电压、电流信号通过信号连接线传输给计量模块,计量模块通过无线或者RS485方式将测试数据传输至后台终端。

AEW100无线通讯智能电表
AEW100 无线计量模块主要用于计量低压网络的三相有功电能,具有 RS485 通讯和 470MHz 无线通讯功能,方便用户进行用电监测、集抄和管理。可灵活安装于配电箱内,实现对不同区域和不同负荷的分项电能计量,统计和分析。
⒈针对600A以内的配电回路,因现场改造施工难度打,现场设备无法停电,设备分布相对分散。为节省施工过程中人力、物力、时间的投入;实现配电回路全电量及电能的采集,建议采用AEW系列穿刺取电的安装方式;
1)全电力参数测量、正反向有功无功电能计量、复费率;
2)2-31次电压及电流分次谐波含量、总畸变、基波及谐波电参量;
3)失压检测、历史电能存储、大需量、测温、极值;
4)无线通讯、RS485、红外通讯,支持Modbus及DL/T645-07;
⒉针对配电回路电流大于600A以及高压电机(6KV、10KV)配电回路,因现场设备配电回路电流较大,并且现场设备无法断电,建议采用开口式互感器AEW100-D15从现场原有计量回路的二次信号线上直接获取当前负载电流信号,进而完成电能及相关电参量测量;适用于高压侧或大电流等电流采样困难的场合。
