产品描述

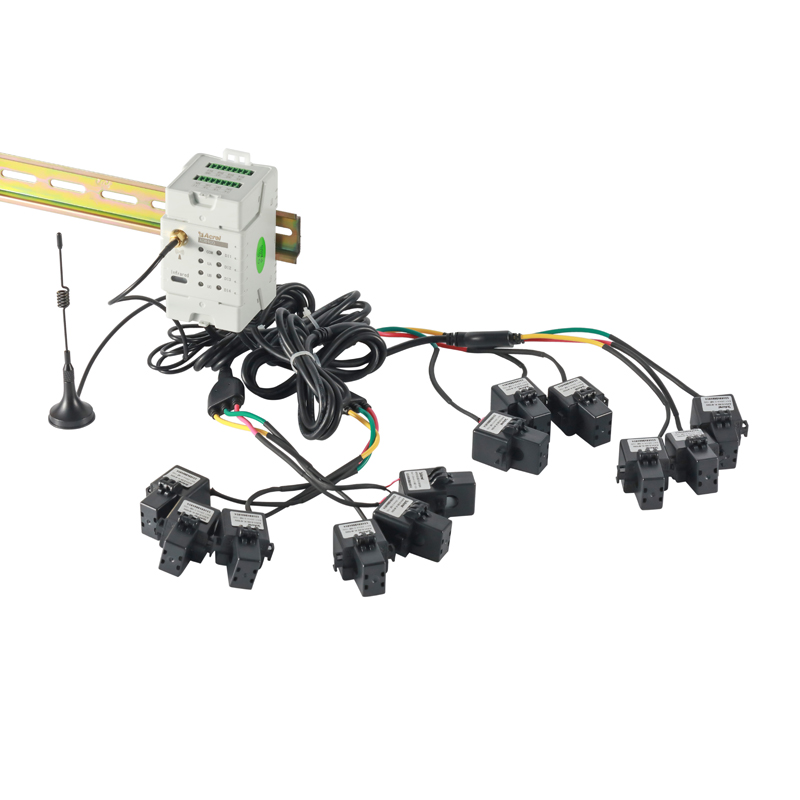

AEW100免布线多功能电表
AcrelCloud-3000环保用电监管云平台依托创新的物联网电力传感技术,实时采集企业总用电、生产设备及环保治理设备用电数据,通过关联分析、超限分析、停电分析、停限产分析,及时发现环保治理设备未开启、异常关闭及减速、空转、降频等异常情况,同时通过数据分析还可以实时监控限产和停产整治企业运行状态,用户可以利用PC、手机、平板电脑等多种终端实现对平台的访问。
监测点使用LORA模块与网关互通,网关采用2G/4G网络(移动、联通) 和环保用电监管服务系统平台通讯,整体架构完全无需布线。云平台可自行架设服务器,需要具备固定IP地址的宽带接入,或者租用阿里云服务器(本地不需要固定IP宽带)。
根据现场监测功能需要,以每个设备回路为基本单元,即每个设备安装一套AEW系列采集模块。
AEW100-D36X(含三只φ36孔径开口互感器),含三相电流、电压、有功/无功功率、电能计量,谐波畸变率等,LORA无线通讯,大电流600A
AEW110-L,配合AEW100使用,LORA通信接收器,1个可以对应10个AEW100,通讯距离大100米,视现场阻挡情况

AEW100无线计量模块


1 产品简介:
AcrelCloud-3000环保设施用电监管云平台依托创新的物联网技术、电力参数传感技术,实时采集企业污总用电、工艺生产设备用电、污染治理设施设备用电等数据,通过设施运行停车分析、越限分析、停/限产分析、工艺关联分析等,及时发现环保治理设施、设备等未开启、空转、减速、降频以及异常关闭等未正常工作的情况;同时,通过数据分析,还可以实时监控限产和停产整治企业运行状态。
AEW100无线计量模块主要用于计量低压网络的三相有功电能,具有RS485通讯和470MHz无线通讯功能,方便用户进行用电监测、集抄和管理。产品具有精度高、体积小、安装方便等优点。可灵活安装于配电箱内,实现对不同区域和不同负荷的分项电能计量,统计和分析。AEW100 无线计量模块主要用于计量低压网络的三相有功电能, 并配 RS485 通讯功能, 方便用户进行用电监测、 集抄和管理。 产品具有精度高、 体积小、 安装方便等优点。 可灵活安装于配电箱内, 实现对不同区域和不同负荷的分项电能计量, 统计和分析。同时AEW100满足能效终端安规检测报告.

2 产品选型:
AEW100-D15X:
(含三只φ15孔径开口互感器),三相电流、电压、有功/无功功率、电能计量,谐波畸变率等,LORA无线通讯,100A以下,600A以上二次互感器方案(从 原有互感器二次侧取信号)

AEW100-D20X:
(含三只φ20孔径开口互感器),含三相电流、电压、有功/无功功率、电能计量,谐波畸变率等,LORA无线通讯,大400A

AEW100-D36X:
(含三只φ36孔径开口互感器),含三相电流、电压、有功/无功功率、电能计量,谐波畸变率等,LORA无线通讯,大电流600A

3 安装说明
步:将刺针螺杆松到底,旋转线缆 第二步:打开开口式互感器,并把螺杆将压线挡板松到顶部.
第二步:打开开口式互感器,并把螺杆将压线挡板松到顶部(如上图)。 压线挡板向上旋转 90 度.
第三步:根据应用现场实际电流流向,正确安装 (如上图电流流向自下而上)互感器(如上图电流流向自上而下).
第四步:闭合互感器放下压线挡板,将线缆 第五步:旋转刺针螺杆,拧紧后将螺杆紧靠刺针孔处,旋转螺杆收紧线缆.
第五步:旋转刺针螺杆,拧紧后将螺杆紧靠刺针孔处,旋转螺杆收紧线缆(如上图) 调整 90°<十字印<150°.
第六步:把互感器上端子按照线上色标对应插在AEW100 端口处,之后把 AEW100 安装在互感器上.
安装注意事项:
a.安装过程中应避免用力掰动线缆,防止线缆接点松动导致接触电阻增大,发热,造成安全隐患;
b.安装完成后,让设备侧满载运行超过一小时,测量安装点线缆的温度,应不超过 80℃;
c.本产品配套互感器的工作温度≤90℃,应在 90℃及以下的温度环境下工作。

4 接线说明
1. 采用 AKH-0.66/K-20 互感器和 AKH-0.66/K-36 互感器L1、L2、L3 开口式传感器分别通过穿刺接入 A 相、B 相、C 相线缆,其中 A 相传感器
通过穿刺线缆及 N 线端子取电为计量模块供电,同时 A 相、B 相、C 相传感器分别将电压、电流信号通过信号连接线传输给计量模块,计量模
块通过无线或者 RS485 方式将测试数据传输至后台终端。
2.采用 AKH-0.66/K-10 互感器和 AKH-0.66/K-15 互感器接线端子如下图所示,A、B、C 互感器的电流信号线分别接 IA(进)、IA(出);IB
(进)、IB(出),IC(进)、IC(出);A、B、C 三相的电压信号线分别接到 UA、UB、UC 端子;N 线接到 N 端子。

5 操作与显示
在面板的左上方有六个 LED 指示灯,分别为:“L1”、“L2”、“L3”、“脉冲”、“通讯”、“无线”。
“L1”:亮起时说明 L1 相取电成功;
“L2”:亮起时说明 L2 相取电成功;
“L3”:亮起时说明 L3 相取电成功;
“脉冲”:每亮起一次,表示仪表输出一个电能脉冲;
“通讯”:当仪表通过 RS485 进行通讯时会闪烁;
“无线”:当仪表通过无线模块进行通讯时会闪烁。

6 通信说明
通信协议
本仪表采用 MODBUS-RTU 协议或 DL/T645 规约。具体协议格式请参照相关协议标准,此处不再赘述。

AEW110无线通讯转换器
AEW110系列无线通讯转换器主要用于辅助RS485设备进行无线组网,通过将通讯数据在RS485信号与无线信号之间互转,完成普通RS485设备的无线通讯。降低用户通讯组网的施工成本与改造时间,产品具有体积小、通讯稳定、传输距离远、安装方便等优点。可与RS485通讯设备灵活安装,实现局部通讯的无线组网。
