产品描述

安科瑞
电力系统无功功率的自动补偿,是指补偿容量随负荷和电压波动而变化,及时准确地投入和切除电容器,避免补偿过程中出现过补偿和欠补偿的不合理和不经济,使电网的功率因数始终保持良好。无功功率的自动采样通常用采用快响应的电流、电压变送器来进行,由于它们的响应速度快,且无相位差,在保证“及时、准确”上会具有显着的优点。

电流变送器分直流电流变送器和交流电流变送器两种。交流电流变送器是一种能将被测交流电流转换成按线性比例输出直流电压或直流电流的仪器,产品广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。交流电流、电压变送器具有单路、三路组合结构形式

BD系列电力变送器


1 概述
BD系列电力变送器是一种将电网中的电流、电压、频率、功率、功率因数等电参量,经隔离变送成线性的直流模拟信号或数字信号装置。产品符合GB/T13850-1998、IEC-688标准。

2 产品型号
2.1 电流、电压变送器
用 途: 测量电流、电压信号,隔离变送输出模拟信号。
产品规格: BD-AI ----交流电流变送器
BD-DI ----直流电流变送器

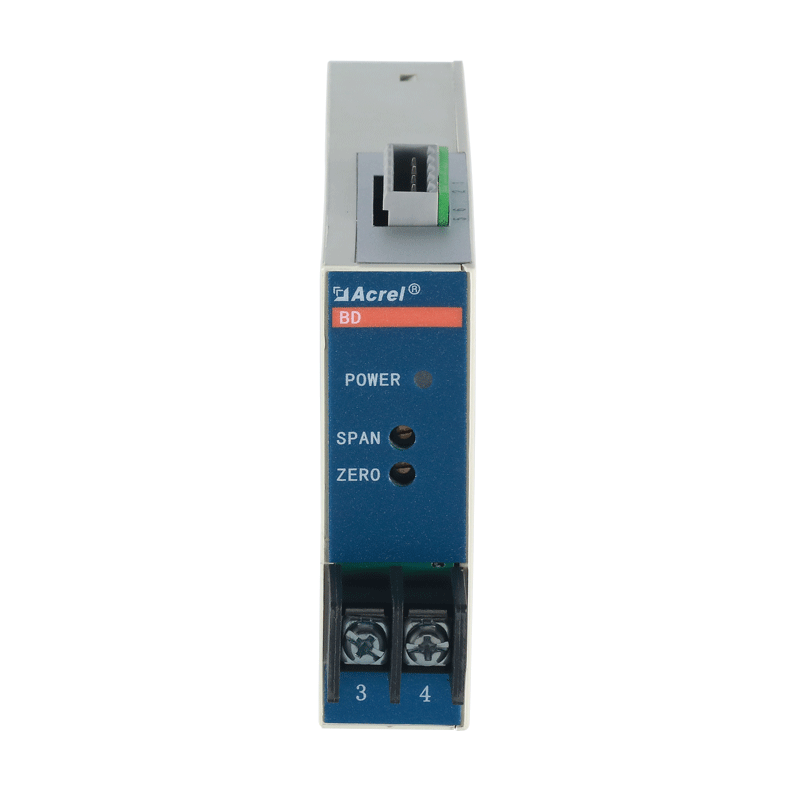

BD-AV ----交流电压变送器
BD-DV ----直流电压变送器
注:BD-AI/T、BD-AV/T 采用真有效值测量电路,可对各种正弦或非正弦波正确测量,适用在变频环境中。
外形尺寸: 138*76*24mm
订货范例:
型 号:BD-AI
辅助电源:AC 220V/50Hz
输 入:AC 0-5A
输 出:4-20mA
注:仅仪表 BD-AI、BD-AV 可带 RS485 通讯功能。

2.2 三相电流、电压变送器
用 途:测量三相电流、电压信号,隔离变送输出三路模拟信号。
产品规格:BD—3I3 ----三相电流变送器
BD—3V3 ----三相三线电压变送器
BD—4V3 ----三相四线电压变送器
外形尺寸:128*110*75.4mm
订货范例:
型 号:BD-3I3
辅助电源:AC220V/50Hz
输 入:5A
输 出:三路 4~20mA

2.3 功率变送器
用 途:能测量有功功率,无功功率,隔离变送输出模拟信号。
产品规格:BD-3P ----三相三线有功功率变送器
BD-3Q ----三相三线无功功率变送器
BD-3P/Q/I ----三相三线有功功率/无功功率/电流组合变送器
BD-4P/Q/I ----三相四线有功功率/无功功率/电流组合变送器
BD-4P----三相四线有功功率变送器
BD-4Q ----三相四线无功功率变送器
外形尺寸:128*110*75.4mm
订货范例:
型 号:BD-3P
辅助电源:AC220V/50Hz
输 入:电流 5A 电压 100V 功率 866W
输 出:4~20mA 对应 0~866W

2.4 功率因数变送器
用 途:用于测量单、三相系统的功率因数,经隔离变换成直流信号输出,供远动装置,计算机,自动化控制系统作信息输入,广泛应用于电力
系统场合。
产品规格:BD-PF
订货范例:
型 号:BD-PF
辅助电源:220V/50Hz
输 入:电流 5A 电压 100V 功率 866W
输 出:4~20mA 对应 0~1

2.5 频率变送器
用 途:可测量工频频率,将频率变换为线性输出的直流信号,隔离输送给远动装置、计算机、巡检等。
产品规格:BD-F
订货范例:
型 号:BD-F
辅助电源:220V/50Hz
输 入:100V

2.6 多电量数字变送器
用 途:将电力系统中的电度量转换成高线性比例输出的脉冲量。该变送器带 RS485 通讯接口,采用 Modbus 协议,可输出三相电流、电压、
有功功率、无功功率、频率、功率因数、有功电度、无功电度等数字量,1~4路模拟量可选,两路电能脉冲输出。
产品规格:BD-3E ----三相三线多电量数字变送器
BD-4E ----三相四线多电量数字变送器
BD-4EA ----组合式多功能电力仪表
输 出:4~20mA 对应 45~50~55 Hz
订货范例:型 号:BD-3E
辅助电源:220V/50Hz
输 入:电流 5A 电压 100V 功率 866W
输 出:40000 脉冲 / kWh

3 操作指南
依照说明正确接线后,接通工作电源即进入测量状态。
3.1 查看状态(查看电流、电压、功率和电度和频率)
在测量状态下,单击相应功能键可以依次切换查看:电压 V、电流 I、有功功率、无功功率、功率因数、
有功电度 Ep 和无功电度 Eq 及频率。
电压显示一次侧值,单位为 V,当一次测电压达到预定界限时,显示单位转换为 kV。
电流显示一次侧值,单位为 A,当一次测电流达到预定界限时,显示单位转换为 kA。
功率显示一次侧值,有功功率单位为 W,无功功率单位为 Var,当功率值达到预定界限时,显示单位转换为 kW 或者 MW 和 kVar 或者 MVar,当接线方式为三相四线时,如果出现某相有功功率或功率因数为负值,则
有可能该相电流进线与出线接反。显示电度为一次或二次侧值,电度显示的单位固定为 kWh,当显示电度时,显示两位小数,即精确到 0.01kWh。
3.2 系统设置模式
3.2.1 进入/退出系统设置模式
在正常情况下,仪表处于正常工作状态,按下 SET 键,再按回车键会进入系统设置模式,进入系统设置模式前,首先需要输入正确的密码 PASS(出厂时一般设置为 0001)。
输入密码的方法为:
(1) 按 SET 键,再按回车键进入输入密码状态;
(2) 按左右方向键减小或增大数值大小至正确的密码(可以同时按左或右方向键+回车键即可实现对百或十位数字的减小或增大);
(3) 按回车键确认数据进入系统设置模式。
如果密码输入正确,即进入系统设置模式。
仪表出厂时默认的密码设置为 0001。
在系统设置模式下,任何时候连续单击 SET 键都能退出系统设置模式并询问是否保存设置(按回车键保存,按 SET 键不保存,按其他键继续设置)后返回到测量状态。系统设置模式下的各项目都被存储在存储器中,一旦设置成功,再次设置前,一直有效。
3.2.2 系统设置模式下的操作
系统设置模式下,SET 键用来返回上级菜单,左右键用来切换设置的项目或者改变需要设置的内容,回车键用来确认需要设置的项目。系统设置模式下主要有以下设置项目:通讯地址及波特率设置(Addr,bAUd),输入信号状况设置,变送输出设置(tr-1~tr-4),密码(CodE)及清零(CLr.E)设置(SYS下)。
3.2.3 变送输出设置
模拟变送输出可将电网中常见的 26 个电量(UA、UB、UC、UAB、UBC、UCA、IA、IB、IC、PA、PB、PC、P 总、QA、QB、QC、Q 总、SA、SB、SC、S 总、PFA、PFB、PFC、PF、F)中的其中多四个量隔离变送输出为 4~20mA 的直流信号。
