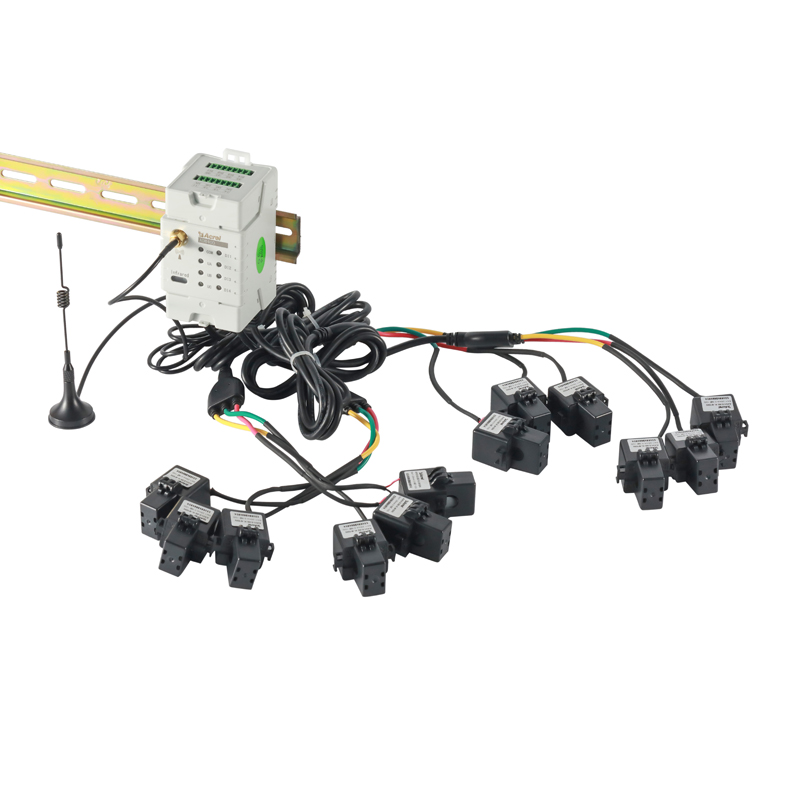

产品描述

安科瑞
霍尔传感器用途
霍尔器件具有许多优点,它们的结构牢固,体积小,重量轻,寿命长,安装方便,功耗小,频率高(可达1MHZ),耐震动,不怕灰尘、油污、水汽及盐雾等的污染或腐蚀。
霍尔线性器件的精度高、线性度好;霍尔开关器件无触点、无磨损、输出波形清晰、无抖动、无回跳、位置重复精度高(可达μm级)。取用了各种补偿和保护措施的霍尔器件的工作温度范围宽,可达-55℃~150℃。
按被检测的对象的性质可将它们的应用分为:直接应用和间接应用。前者是直接检测出受检测对象本身的磁场或磁特性,后者是检测受检对象上人为设置的磁场,用这个磁场来作被检测的信息的载体,通过它,将许多非电、非磁的物理量例如力、力矩、压力、应力、位置、位移、速度、加速度、角度、角速度、转数、转速以及工作状态发生变化的时间等,转变成电量来进行检测和控制。
位移测量
两块磁铁同极性相对放置,将线性型霍尔传感器置于中间,其磁感应强度为零,这个点可作为位移的零点,当霍尔传感器在Z轴上作△Z位移时,传感器有一个电压输出,电压大小与位移大小成正比。
力测量
如果把拉力、压力等参数变成位移,便可测出拉力及压力的大小,按这一原理可制成的力传感器。
角速度测量
在非磁性材料的圆盘边上粘一块磁钢,霍尔传感器放在靠近圆盘边缘处,圆盘旋转一周,霍尔传感器就输出一个脉冲,从而可测出转数(计数器),若接入频率计,便可测出转速。
线速度测量
如果把开关型霍尔传感器按预定位置有规律地布置在轨道上,当装在运动车辆上的永磁体经过它时,可以从测量电路上测得脉冲信号。根据脉冲信号的分布可以测出车辆的运动速度。

手机中的霍尔感应器是干嘛的?有什么用途?
手机中的霍尔感应器的用途:主要用作屏幕的开启或关闭。配合智能皮套,打开亮屏,闭合保护套,手机则自动进入休眠状态。 翻开保护套可即刻将手机唤醒,无需点按任何按钮。
霍尔效应传感器工作原理:
磁场中有一个霍尔半导体片,恒定电流I从A到B通过该片。在洛仑兹力的作用下,I的电子流在通过霍尔半导体时向一侧偏移,使该片在CD方向上产生电位差,这就是所谓的霍尔电压。
霍尔电压随磁场强度的变化而变化,磁场越强,电压越高,磁场越弱,电压越低。霍尔电压值很小,通常只有几个毫伏,但经集成电路中的放大器放大,就能使该电压放大到足以输出较强的信号。若使霍尔集成电路起传感作用,需要用机械的方法来改变磁场强度。用一个转动的叶轮作为控制磁通量的开关,当叶轮叶片处于磁铁和霍尔集成电路之间的气隙中时,磁场偏离集成片,霍尔电压消失。这样,霍尔集成电路的输出电压的变化,就能表示出叶轮驱动轴的某一位置,利用这一工作原理,可将霍尔集成电路片用作用点火正时传感器。霍尔效应传感器属于被动型传感器,它要有外加电源才能工作,这一特点使它能检测转速低的运转情况。

霍尔传感器的使用注意事项:(1)为了得到较好的动态特性和灵敏度,必须注意原边线圈和副边线圈的耦合,要耦合得好,好用单根导线且导线完全填满霍尔传感器模块孔径。(2)使用中当大的直流电流流过传感器原边线圈,且次级电路没有接通电源或副边开路,则其磁路被磁化,而产生剩磁,影响测量精度(故使用时要先接通电源和测量端M),发生这种情况时,要先进行退磁处理。其方法是次边电路不加电源,而在原边线圈中通一同样等级大小的交流电流并逐渐减小其值。使用霍尔传感器的四大注意事项(3)在大多数场合,霍尔传感器都具有很强的抗外磁场干扰能力,一般在距离模块5-10cm之间存在一个两倍于工作电流Ip的电流所产生的磁场干扰是可以忽略的,但当有更强的磁场干扰时,要采取适当的措施来解决。通常方法有:- 调整模块方向,使外磁场对模块的影响小;- 在模块上加罩一个抗磁场的金属屏蔽罩;- 选用带双霍尔元件或多霍尔元件的模块。(4)测量的良好精度是在额定值下得到的,当被测电流远低于额定值时,要获得良好精度,原边可使用多匝,即:IpNp=额定安匝数。另外,原边馈线温度不应超过80℃。
直流漏电流传感器
直流漏电流传感器是一种利用磁通门原理(Flux gate)将被测直流电流转换成与该电流成比例输出的直流电流或电压信号的测量模块,原副边之间高度绝缘。通常输出标准的直流DC 4-20mA、 DC0-5V、DC0-10V等信号,此标准信号可以被多种采集设备采集,如PLC、RTU、DAS卡等,用于多种电流监控的场合。漏电流传感器环绕安装在直流回路的正负出线上,当装置运行时,实时检测各支路传感器输出的信号,当支路绝缘情况正常时,流过传感器的电流大小相等,方向相反,其输出信号为零;当支路有接地时,漏电流传感器有差流流过,传感器的输出不为零。因此通过检测各支路传感器的输出信号,就可以判断直流系统接地支路。该原理选线精度高,不受线路分布电容的影响。
1 型号说明

2 规格尺寸

3 规格参数对照表

4 接线方式
接线端子定义
霍尔传感器是根据霍尔效应制作的一种磁场传感器。霍尔效应是磁电效应的一种,这一现象是霍尔(A.H.Hall,1855—1938)于1879年在研究金属的导电机构时发现的。后来发现半导体、导电流体等也有这种效应,而半导体的霍尔效应比金属强得多,利用这现象制成的各种霍尔元件,广泛地应用于工业自动化技术、检测技术及信息处理等方面。霍尔效应是研究半导体材料性能的基本方法。通过霍尔效应实验测定的霍尔系数,能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。
由霍尔效应的原理知,霍尔电势的大小取决于:Rh为霍尔常数,它与半导体材质有关;I为霍尔元件的偏置电流;B为磁场强度;d为半导体材料的厚度。
对于一个给定的霍尔器件,当偏置电流I固定时,UH将完全取决于被测的磁场强度B。
一个霍尔元件一般有四个引出端子,其中两根是霍尔元件的偏置电流I的输入端,另两根是霍尔电压的输出端。如果两输出端构成外回路,就会产生霍尔电流。一般地说,偏置电流的设定通常由外部的基准电压源给出;若精度要求高,则基准电压源均用恒流源取代。为了达到高的灵敏度,有的霍尔元件的传感面上装有高导磁系数的镀膜合金;这类传感器的霍尔电势较大,但在0.05T左右出现饱和,仅适用在低量限、小量程下使用。
在半导体薄片两端通以控制电流I,并在薄片的垂直方向施加磁感应强度为B的匀强磁场,则在垂直于电流和磁场的方向上,将产生电势差为UH的霍尔电压

直流电压传感器
ACTDS系列直流电压传感器是一种利用光电隔离原理将被测直流电压转换成将原边电压转换成与原边电压成比例输出的直流电流或直流电压信号的测量模块,原副边之间高度绝缘,具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。
★用于测量直流电压
★响应速度快
★过载能力强
★精确度高
★DIN导轨安装
★原副边3.5kV高度绝缘
1 型号说明

2 技术指标

3 规格尺寸

4 接线方式

公司自2003年6月成立以来,专注于用户端智能电力仪表的研发应用、生产和销售,致力于为用户提供35(10)/0.4kV变电所自动化系统、建筑光伏发电系统、电能质量治理系统、电能分项计量系统、电气火灾监控系统、医疗IT配电系统、数据中心能耗监测系统、通信基站电源管理系统、消防设备电源监控系统、消防应急照明和疏散指示系统、防火门监控系统以及智能照明系统、锂电池管理系统、电动汽车充电系统等产品和服务,提高客户用电效率和用电安全。
霍尔原理电流传感器是基于霍尔磁平衡原理(闭环)和霍尔直测式(开环)两种基本原理。
开环电流传感器的原理:原边电流IP产生的磁通被高品质磁芯聚集在磁路中,霍尔元件固定在很小的气隙中,对磁通进行线性检测,霍尔器件输出的霍尔电压经过特殊电路处理后,副边输出与原边波形一致的跟随输出电压,此电压能够精确反映原边电流的变化。
霍尔电流传感器可以测量各种类型的电流,从直流电到几十千赫兹的交流电,其所依据的工作原理主要是霍尔效应,
当原边导线经过电流传感器时,①原边电流IP会产生磁力线,②原边磁力线集中在磁芯周围,③内置在磁芯气隙中的霍尔电极可产生和原边磁力线成正比的大小仅几毫伏的电压,④电子电路可把这个微小的信号转变成副边电流IS,⑤并存在以下关系式:
(1)
其中,IS—副边电流;
IP—原边电流;
NP—原边线圈匝数;
NS—副边线圈匝数;
NP/NS—匝数比,一般取NP=1。
电流传感器的输出信号是副边电流IS,它与输入信号(原边电流IP)成正比,IS一般很小,只有100~400mA。如果
输出电流经过测量电阻RM,则可以得到一个与原边电流成正比的大小为几伏的输出电压信号。
霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用引起的偏转。当带电粒子(电子或空穴)被约束在固体材料中,这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积,从而形成附加的横向电场。对于图一所示的半导体试样,若在X方向通以电流Is,在Z方向加磁场B,则在Y方向即试样A,A′电极两侧就开始聚积异号电荷而产生相应的附加电场。电场的指向取决定于测试样品的电类型。显然,该电场是阻止载流子继续向侧面偏移,[1]
当载流子所受的横向电场力eEH与洛仑兹力相等时,样品两侧电荷的积累就达到平衡,故有其中EH为霍尔电场,V是载流子在电流方向上的平均漂移速度。设试样的宽为b,厚度为d,载流子浓度为n,则 即霍尔电压VH(A、A′电极之间的电压)与ISB乘积正比与试样厚度d成反比。比例系数 称为霍尔系数,它是反映材料霍尔效应强弱的重要参数,只要测出 VH(伏)以及知道IIs(安)、B(高斯)和d(厘 米)可按下式计算RH(厘米3/库仑)
