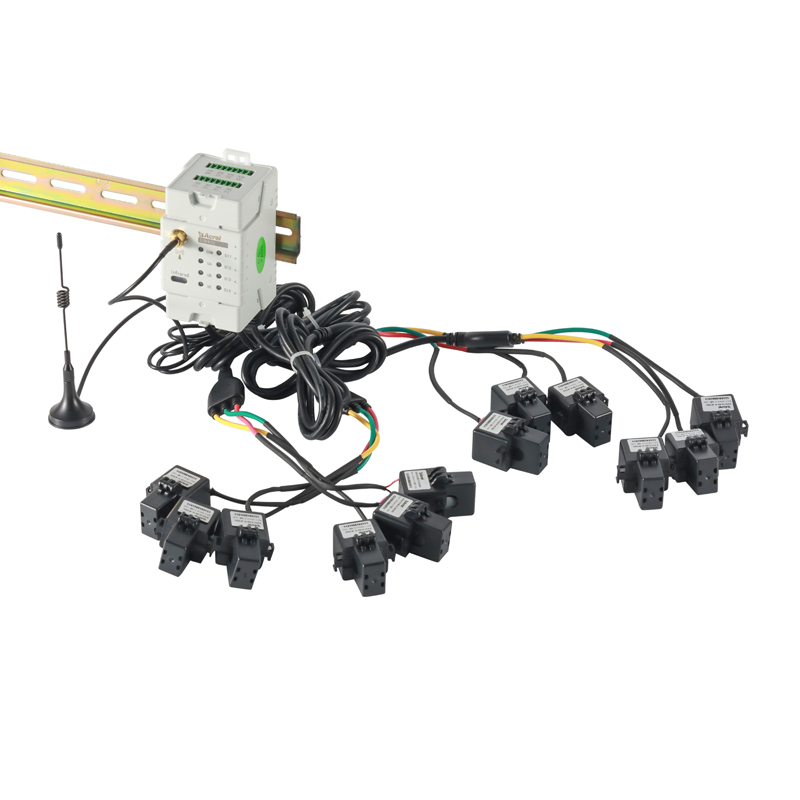

产品描述

安科瑞
霍尔传感器的使用注意事项:(1)为了得到较好的动态特性和灵敏度,必须注意原边线圈和副边线圈的耦合,要耦合得好,好用单根导线且导线完全填满霍尔传感器模块孔径。(2)使用中当大的直流电流流过传感器原边线圈,且次级电路没有接通电源或副边开路,则其磁路被磁化,而产生剩磁,影响测量精度(故使用时要先接通电源和测量端M),发生这种情况时,要先进行退磁处理。其方法是次边电路不加电源,而在原边线圈中通一同样等级大小的交流电流并逐渐减小其值。使用霍尔传感器的四大注意事项(3)在大多数场合,霍尔传感器都具有很强的抗外磁场干扰能力,一般在距离模块5-10cm之间存在一个两倍于工作电流Ip的电流所产生的磁场干扰是可以忽略的,但当有更强的磁场干扰时,要采取适当的措施来解决。通常方法有:- 调整模块方向,使外磁场对模块的影响小;- 在模块上加罩一个抗磁场的金属屏蔽罩;- 选用带双霍尔元件或多霍尔元件的模块。(4)测量的良好精度是在额定值下得到的,当被测电流远低于额定值时,要获得良好精度,原边可使用多匝,即:IpNp=额定安匝数。另外,原边馈线温度不应超过80℃。

手机中的霍尔感应器是干嘛的?有什么用途?
手机中的霍尔感应器的用途:主要用作屏幕的开启或关闭。配合智能皮套,打开亮屏,闭合保护套,手机则自动进入休眠状态。 翻开保护套可即刻将手机唤醒,无需点按任何按钮。
霍尔效应传感器工作原理:
磁场中有一个霍尔半导体片,恒定电流I从A到B通过该片。在洛仑兹力的作用下,I的电子流在通过霍尔半导体时向一侧偏移,使该片在CD方向上产生电位差,这就是所谓的霍尔电压。
霍尔电压随磁场强度的变化而变化,磁场越强,电压越高,磁场越弱,电压越低。霍尔电压值很小,通常只有几个毫伏,但经集成电路中的放大器放大,就能使该电压放大到足以输出较强的信号。若使霍尔集成电路起传感作用,需要用机械的方法来改变磁场强度。用一个转动的叶轮作为控制磁通量的开关,当叶轮叶片处于磁铁和霍尔集成电路之间的气隙中时,磁场偏离集成片,霍尔电压消失。这样,霍尔集成电路的输出电压的变化,就能表示出叶轮驱动轴的某一位置,利用这一工作原理,可将霍尔集成电路片用作用点火正时传感器。霍尔效应传感器属于被动型传感器,它要有外加电源才能工作,这一特点使它能检测转速低的运转情况。
霍尔传感器分类
霍尔传感器分为线型霍尔传感器和开关型霍尔传感器两种。
(一)开关型霍尔传感器由稳压器、霍尔元件、差分放大器,斯密特触发器和输出级组成,它输出数字量。开关型霍尔传感器还有一种特殊的形式,称为锁键型霍尔传感器。
(二)线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成,它输出模拟量。
线性霍尔传感器又可分为开环式和闭环式。闭环式霍尔传感器又称零磁通霍尔传感器。线性霍尔传感器主要用于交直流电流和电压测量。.
开关型
其中Bnp为工作点“开”的磁感应强度,BRP为释放点“关”的磁感应强度。当外加的磁感应强度超过动作点Bnp时,传感器输出低电平,当磁感应强度降到动作点Bnp以下时,传感器输出电平不变,一直要降到释放点BRP时,传感器才由低电平跃变为高电平。Bnp与BRP之间的滞后使开关动作更为可靠。
锁键型
当磁感应强度超过动作点Bnp时,传感器输出由高电平跃变为低电平,而在外磁场撤消后,其输出状态保持不变(即锁存状态),必须施加反向磁感应强度达到BRP时,才能使电平产生变化。
线性型
输出电压与外加磁场强度呈线性关系,如图3所示,可见,在B1~B2的磁感应强度范围内有较好的线性度,磁感应强度超出此范围时则呈现饱和状态。
开环式电流传感器
由于通电螺线管内部存在磁场,其大小与导线中的电流成正比,故可以利用霍尔传感器测量出磁场,从而确定导线中电流的大小。利用这一原理可以设计制成霍尔电流传感器。其优点是不与被测电路发生电接触,不影响被测电路,不消耗被测电源的功率,特别适合于大电流传感。
霍尔电流传感器工作原理,标准圆环铁芯有一个缺口,将霍尔传感器插入缺口中,圆环上绕有线圈,当电流通过线圈时产生磁场,则霍尔传感器有信号输出。
闭环式电流传感器
磁平衡式电流传感器也叫霍尔闭环电流传感器,也称补偿式传感器,即主回路被测电流Ip在聚磁环处所产生的磁场通过一个次级线圈,电流所产生的磁场进行补偿, 从而使霍尔器件处于检测零磁通的工作状态。
磁平衡式电流传感器的具体工作过程为:当主回路有一电流通过时,在导线上产生的磁场被聚磁环聚集并感应到霍尔器件上, 所产生的信号输出用于驱动相应的功率管并使其导通,从而获得一个补偿电流Is。 这一电流再通过多匝绕组产生磁场 ,该磁场与被测电流产生的磁场正好相反,因而补偿了原来的磁场, 使霍尔器件的输出逐渐减小。当与Ip与匝数相乘 所产生的磁场相等时,Is不再增加,这时的霍尔器件起指示零磁通的作用 ,此时可以通过Is来平衡。被测电流的任何变化都会破坏这一平衡。 一旦磁场失去平衡,霍尔器件就有信号输出。经功率放大后,立即就有相应的电流流过次级绕组以对失衡的磁场进行补偿。从磁场失衡到再次平衡,所需的时间理论上不到1μs,这是一个动态平衡的过程。
霍尔电流传感器

霍尔电流传感器主要适用于交流、直流、脉冲等复杂信号的隔离转换,通过霍尔效应原理使变换后的信号能够直接被AD、DSP、PLC、二次仪表等各种采集装置直接采集,广泛应用于电流监控及电池应用、逆变电源及太阳能电源管理系统、直流屏及直流马达驱动、电镀、焊接应用、变频器,UPS伺服控制等系统电流信号采集和反馈控制,具有响应时间快,电流测量范围宽精度高,过载能力强,线性好,抗干扰能力强等优点。

1 开环霍尔电流传感器
1.1.1 型号说明

1.1.2 技术指标

1.1.3 开口式开环霍尔电流传感器
1.1.3.1 规格尺寸(mm)


1.1.3.2 规格参数对照表

注:额定电流未标注表示输入电流交直流均可测量,订货时请注明。
1.2 闭口式霍尔电流传感器
1.2.1 规格尺寸



1.2.2 规格参数对照表

注:额定电流未标注表示输入电流交直流均可测量,订货时请注明。

1.2.3 接线方式
1.2.3.1 霍尔开口/闭口式开环电流传感器
接线端子定义

1.2.3.2 霍尔(真有效值)电流传感器
接线端子定义

霍尔传感器注意事项
(1)电流传感器必须根据被测电流的额定有效值适当选用不同的规格的产品。被测电流长时间超额,会损坏末极功放管(指磁补偿式),一般情况下,2倍的过载电流持续时间不得超过1分钟。
(2)电压传感器必须按产品说明在原边串入一个限流电阻R1,以使原边得到额定电流,在一般情况下,2倍的过压持续时间不得超过1分钟。
(3)电流电压传感器的良好精度是在原边额定值条件下得到的,所以当被测电流高于电流传感器的额定值时,应选用相应大的传感器;当被测电压高于电压传感器的额定值时,应重新调整限流电阻。当被测电流低于额定值1/2以下时,为了得到良好精度,可以使用多绕圈数的办法。
(4)绝缘耐压为3KV的传感器可以长期正常工作在1KV及以下交流系统和1.5KV及以下直流系统中,6KV的传感器可以长期正常工作在2KV及以下交流系统和2.5KV及以下直流系统中,注意不要超压使用。
(5)在要求得到良好动态特性的装置上使用时,好用单根铜铝母排并与孔径吻合,以大代小或多绕圈数,均会影响动态特性。
(6)在大电流直流系统中使用时,因某种原因造成工作电源开路或故障,则铁心产生较大剩磁,是值得注意的。剩磁影响精度。退磁的方法是不加工作电源,在原边通一交流并逐渐减小其值。
(7)传感器抗外磁场能力为:距离传感器5~10cm一个超过传感器原边电流值2倍的电流,所产生的磁场干扰可以抵抗。三相大电流布线时,相间距离应大于5~10cm。
(8)为了使传感器工作在良好测量状态,应使用图1-10介绍的简易典型稳压电源。
(9)传感器的磁饱和点和电路饱和点,使其有很强的过载能力,但过载能力是有时间限制的,试验过载能力时,2倍以上的过载电流不得超过1分钟。
(10)原边电流母线温度不得超过85℃,这是ABS工程塑料的特性决定的,用户有特殊要求,可选高温塑料做外壳。
霍尔电压传感器和霍尔电流传感器主要适用于工业控制领域的电压和电流测量。由于传感器一般不提供角差指标,对于需要准确测量交流电功率的场合,应对其角差指标进行验证,这一点需特别注意。工频电量测量可用互感器替代,变频电量测量可用电压、电流组合式的变频功率传感器替代。
霍尔传感器
霍尔传感器是根据霍尔效应制作的一种磁场传感器。霍尔效应是磁电效应的一种,这一现象是霍尔(A.H.Hall,1855—1938)于1879年在研究金属的导电机构时发现的。后来发现半导体、导电流体等也有这种效应,而半导体的霍尔效应比金属强得多,利用这现象制成的各种霍尔元件,广泛地应用于工业自动化技术、检测技术及信息处理等方面。霍尔效应是研究半导体材料性能的基本方法。通过霍尔效应实验测定的霍尔系数,能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。
原理
由霍尔效应的原理知,霍尔电势的大小取决于:Rh为霍尔常数,它与半导体材质有关;I为霍尔元件的偏置电流;B为磁场强度;d为半导体材料的厚度。
对于一个给定的霍尔器件,当偏置电流 I 固定时,UH将完全取决于被测的磁场强度B。
一个霍尔元件一般有四个引出端子,其中两根是霍尔元件的偏置电流 I 的输入端,另两根是霍尔电压的输出端。如果两输出端构成外回路,就会产生霍尔电流。一般地说,偏置电流的设定通常由外部的基准电压源给出;若精度要求高,则基准电压源均用恒流源取代。为了达到高的灵敏度,有的霍尔元件的传感面上装有高导磁系数的镀膜合金;这类传感器的霍尔电势较大,但在0.05T左右出现饱和,仅适用在低量限、小量程下使用。
在半导体薄片两端通以控制电流I,并在薄片的垂直方向施加磁感应强度为B的匀强磁场,则在垂直于电流和磁场的方向上,将产生电势差为UH的霍尔电压。
工作原理
磁场中有一个霍尔半导体片,恒定电流I从A到B通过该片。在洛仑兹力的作用下,I的电子流在通过霍尔半导体时向一侧偏移,使该片在CD方向上产生电位差,这就是所谓的霍尔电压。
霍尔电压随磁场强度的变化而变化,磁场越强,电压越高,磁场越弱,电压越低,霍尔电压值很小,通常只有几个毫伏,但经集成电路中的放大器放大,就能使该电压放大到足以输出较强的信号。若使霍尔集成电路起传感作用,需要用机械的方法来改变磁感应强度。下图所示的方法是用一个转动的叶轮作为控制磁通量的开关,当叶轮叶片处于磁铁和霍尔集成电路之间的气隙中时,磁场偏离集成片,霍尔电压消失。这样,霍尔集成电路的输出电压的变化,就能表示出叶轮驱动轴的某一位置,利用这一工作原理,可将霍尔集成电路片用作用点火正时传感器。霍尔效应传感器属于被动型传感器,它要有外加电源才能工作,这一特点使它能检测转速低的运转情况。
