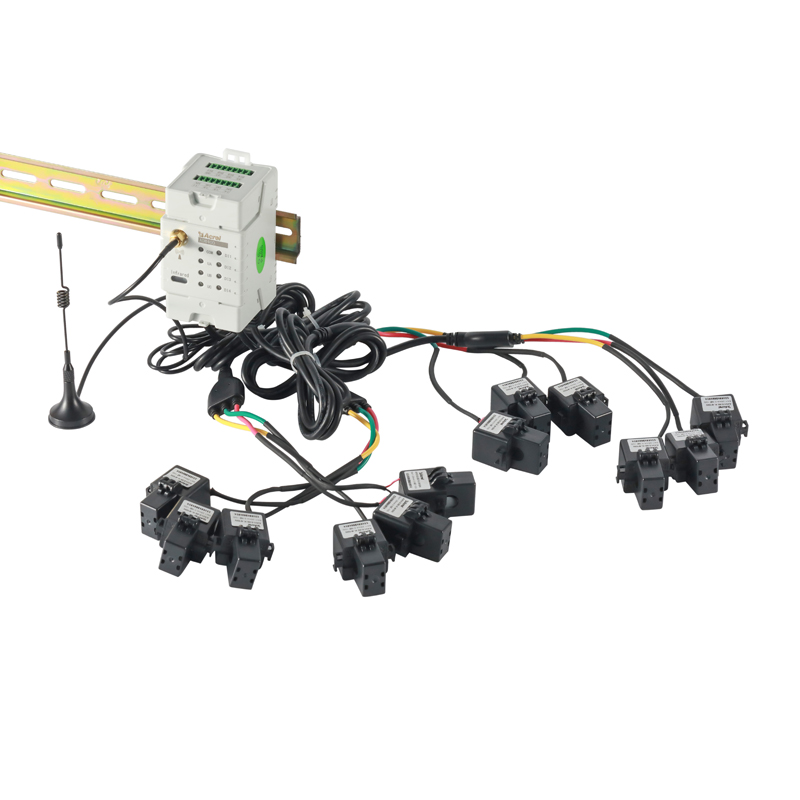

产品描述

电流隔离器是什么确切地讲是1:1双绕组变压器。主要用于音频设备的电源,目的是将电网中的杂波隔离掉,以得到纯净电源,减少因电网带来的音染,提高音质。隔离器也就是变送器:1.隔离现场交流电流或者直流电流信号,2.转换信号,输出成4-20mA,0-10V的标准信号.确切地讲是1:1。主要用于的电源,目的是将电网中的杂波隔离掉,以得到纯净电源,减少因电网带来的音染,提高音质。 安科瑞电子商务(上海)有限公司,致力于电力配电和工业自动化控制两大领域的良好供应商。电流隔离器|一入一出信号隔离器是在自动化控制系统中对工业信号变送、转换、隔离、传输、运算的仪表,可以与各种工业传感器、现场仪表配合,取回参数信号,隔离变送传输,满足用户本地监视远程数据的需求。电流隔离器|一入一出信号隔离器广泛应用于机械、电气、电信、电力、石油、化工、钢铁、污水处理、楼宇建筑等领域的数据采集、信号传输转换、PLC、DCS等工业测控系统,电流隔离器用来完善和补充系统模拟I/O插件功能,提高自动化控制系统的抗干扰能力,保证系统的稳定性和可靠性。
BA系列电流传感器

1 概述
BA系列产品应用电磁感应原理,对电网中的交流电流进行实时测量,采用精密恒流技术和线性温度补偿技术,将其隔离变换为标准的直流信号输出。采用24伏或12伏安全电压供电,具有过载能力强、高精度、高隔离、高安全性、低功耗等特点,可广泛用于工业自动化领域。
BA系列中剩余电流传感器专用于漏电监控,监测电气线路或电气设备绝缘状态,避免电气线路或电气设备绝缘性能降低引起的事故。产品符合GB/T 13850-1998、GB 1208-2006

2 型号说明

注:BA50L-AI/I(V)为交流剩余电流传感器

3 技术指标

4 外形及穿孔尺寸
● BA05、10电流传感器外形及穿孔尺寸

● BA20、50、50L电流传感器外形及穿孔尺寸

5 接线示例
如图所示穿心输入Iac,电流输出型传感器的输出为共地电流源,电压输出型传感器的输出为共地电压源。图中RL是用户负载,输出为电流时,负载≤400Ω(12V供电)或≤800Ω(24V供电);输出为电压时负载≥1kΩ。


1、电流隔离器|一入一出信号隔离器产品特点输入、输出、电源三方完全隔离,抗干扰能力强精度高,线性度高,长期运行稳定性高模块化设计,体积小,功耗低,适合密集安装底座与主机可以分离插拔,安装、拆卸、维护方便简单2、电流隔离器|一入一出信号隔离器技术规格参数工作电源:DC24V(反向保护) AC220V功 耗:≤1.8W(1入1出)  ≤1.2W(1入2出) ≤1.6W(2入2出)输入信号:直流电流或直流电压输入阻抗:电压输入≥500KΩ 电流输入≤200Ω输出信号:直流电流或直流电压输出负载:电压输出≥10KΩ电流输出0~350Ω精 度:±0.2%F.S温度漂移:≤±100PPM/℃绝缘电阻:输入/输出/电源之间≥100MΩ/500VDC绝缘强度:输入/输出,≥2000VAC(1min)输入/电源,≥2000VAC(1min)输出/电源,≥1000VAC(1min)工作温度:0~50℃存储温度:-40~85℃相对湿度:10~90%RH(无凝露)大气压力:86~106kPa安装方式:DIN35mm导轨外形尺寸:122mm×18mm×96mm
电流传感器小小的电源设备已经融合了越来越多的新技术。例如开关电源、硬开关、软开关、稳压、线性反馈稳压、磁放大器技术、数控调压、PWM、SPWM、电磁兼容等等。实际需求直接推动电源技术不断发展和进步,为了自动检测和显示电流,并在过流、过压等危险情况发生时具有自动保护功能和更的智能控制,具有传感检测、传感采样、传感保护的电源技术渐成趋势,检测电流或电压的传感器应运而生并在我国逐渐受到广大电源设计者的青睐。电流传感器,是一种检测装置,能感受到被测电流的信息,并能将检测感受到的信息,按一定规律变换成为符合一定标准需要的电信号或其他所需形式的信息输出,以满足信息的传输、处理、存储、显示、记录和控制等要求。电流传感器也称磁传感器,可以在家用电器、智能电网、电动车、风力发电等等,在我们生活中都用到很多磁传感器,比如说电脑硬盘、指南针,家用电器等等。
市场上的电流传感器五花八门,大家都听说过或者用过,但你真的懂电流传感器吗?
电流传感器就是把大电流转换为同频同相的小电流以便于测量或实现隔离。根据不同的变换原理,电流传感器一般有霍尔效应、磁通门、电磁感应、罗氏线圈(电磁感应原理及安培环路定律)、分流器(欧姆定理)这五种技术。本文只讨论主流的传感器即霍尔效应和磁通门的传感器。
基于霍尔效应的电流钳在铁芯中加工一个气隙放置霍尔元件。利用霍尔元件测量气隙中的磁感应强度,根据控制方式不同,有开环和闭环两种类型。开环和闭环霍尔型电流钳都可以测量直流和交流。
开环霍尔型电流传感器——直测式
开环霍尔型使用线性度较好的霍尔元件,霍尔元件输出电压正比于被测电流。开环霍尔型的互感器有致远的CTS系列、法国CA的C117。
闭环霍尔型电流传感器——磁平衡原理
闭环霍尔型使用零磁通技术,铁芯上有补偿线圈。当初级有被测电流在铁芯中产生磁通时,霍尔元件检测铁芯中的磁感应强度,通过负反馈将此误差电压转换为电流驱动补偿线圈,抵消铁芯中的磁通,终被测电流与补偿线圈产生的磁通量大小一致方向相反,通过测量补偿线圈的电流即可按照匝数比换算出被测电流。
闭环霍尔对霍尔元件的线性度依赖较小,铁芯工作在零磁通下,因此精度比开环的高。霍尔元件需要提供工作电压,因此这两种电流钳都要供电,闭环霍尔需要驱动补偿线圈耗电更大。闭环霍尔型传感器有莱姆的LF系列电流传感器。
电流传感器,是一种检测装置,能感受到被测电流的信息,并能将检测感受到的信息,按一定规律变换成为符合一定标准需要的电信号或其他所需形式的信息输出,以满足信息的传输,处理,存储,显示,记录和控制等要求。
电流传感器也称磁传感器,可以在家用电器,智能电网,电动车,风力发电等等,在我们生活中都用到很多磁传感器,比如说电脑硬盘,指南针,家用电器等等。
电流传感器是一种有源模块,如霍尔器件,运放,末级功率管,都需要工作电源,并且还有功耗。
(1)输出地端集中接大电解上以利降噪。
(2)电容位uF,二极管为1N4004.。
(3)变压器根据传感器功耗而定。
(4)传感器的工作电流,直检式(无放大)耗电:大5mA,直检放大式耗电:大±20mA,磁补偿式耗电:20输出电流,大消耗工作电流20输出电流的2倍,根据消耗工作电流可以计算出功耗。

电流传感器依据测量原理不同,主要可分为:分流器、电磁式电流互感器、电子式电流互感器等。
电子式电流互感器包括霍尔电流传感器、罗柯夫斯基电流传感器及专用于变频电量测量的变频功率传感器(可用于电压、电流和功率测量)等。
与电磁式电流传感器相比较,电子式电流互感器没有铁磁饱和,传输频带宽,二次负荷容量小、尺寸小、重量轻、是今后电流传感器的发展方向。
光纤电流传感器是以法拉第磁光效应为基础、以光纤为介质的新型电流传感器。
当线偏振光在介质中传播时,若在平行于光的传播方向上加一强磁场,则光振动方向将发生偏转,偏转角度ψ与磁感应强度B和光穿越介质的长度l的乘积成正比,即ψ=VBl,比例系数V称为费尔德常数,与介质性质及光波频率有关。偏转方向取决于介质性质和磁场方向。上述现象称为法拉第效应。1845年由M.法拉第发现。
开环霍尔型与闭环霍尔型电流传感器的区别
带宽区别:微观上讲,气隙处的磁场始终在零磁通附近变化,由于磁场变化幅度非常小,变化的频率非常快,因此闭环型电流传感器具有非常快的响应时间。实际中,闭环霍尔传感器的带宽高达100kHZ左右,开环式的带宽在10kHZ以下。闭环霍尔传感器的带宽比开环霍尔传感器的高。
精度区别:传统开环式霍尔传感器副边输出与磁芯处的磁感应强导磁材质制作而成,非线性和磁滞效应是导致所有高导磁材料的固有特点,因此,开环式霍尔电流传感器一般线性度较差,且原边信号在上升和下降过程中副边输出不同,导致传统开环式霍尔传感器的精度比闭环式霍尔传感器精度低。随着技术的发展,开环式霍尔传感器的精度已经能够达到闭环式霍尔传感器的精度,比如致远电子的CTS系列电流钳的精度达到0.3%。
磁通门技术的电流传感器
利用磁通门技术的电流传感器,精度优于0.05%,甚至达到12ppm,但是这种类型传感器非常昂贵并且很脆弱。在使用中一旦未给传感器供电情况下,通有被测电流,会造成传感器损坏。比如莱姆的IT系类电流传感器,精度达到0.05%。
