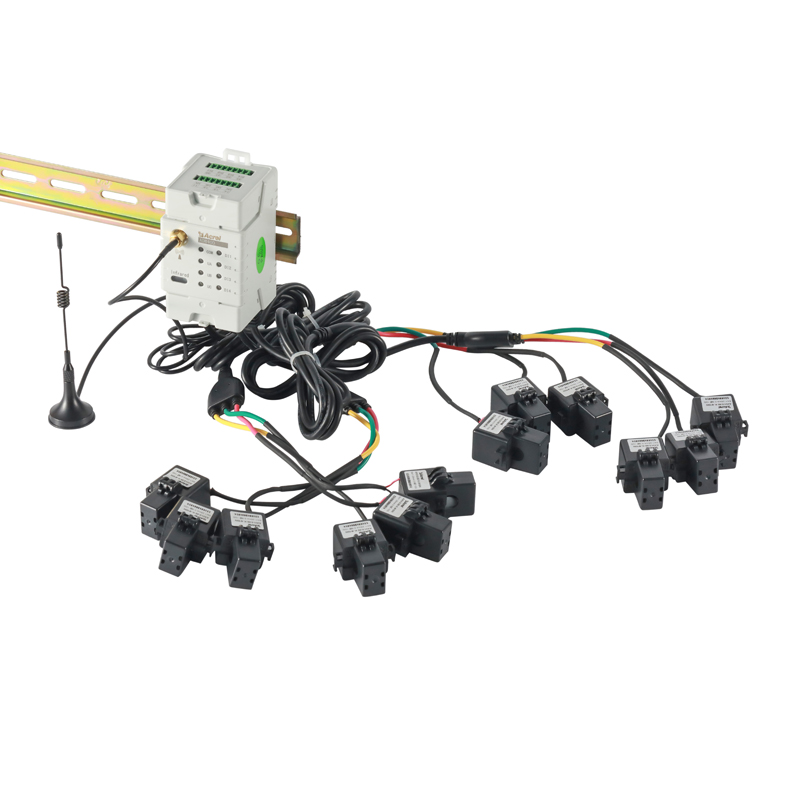

产品描述

安科瑞企业电能管理系统


安科瑞电气股份有限公司[股票代码:300286.SZ]是一家为智能电网用户端提供智能电力监控、电能管理、电气安全等系统性解决方案的国内少数几家良好企业之一。


公司自2003年6月成立以来,专注于用户端智能电力仪表的研发应用、生产和销售,致力于为用户提供35(10)/0.4kV变电所自动化系统、建筑光伏发电系统、电能质量治理系统、电能分项计量系统、电气火灾监控系统、医疗IT配电系统、数据中心能耗监测系统、通信基站电源管理系统、消防设备电源监控系统、消防应急照明和疏散指示系统、防火门监控系统以及智能照明系统、锂电池管理系统、电动汽车充电系统等产品和服务,提高客户用电效率和用电安全。


公司是国家火炬计划重点高新技术企业和软件企业。先后参与GB/T22264-2008《安装式数字电测量仪表》、JB/T10736-2007《低压电动机保护器》、GB/T15576-2008《低压成套无功补偿装置》、GB/T22387-2008《剩余电流动作继电器》等多项电力仪表国标和行标的起草或编制。截至2016年12月31日,公司拥有5项商标,已获得授权的174项,拥有软件着作权113项。ACR网络电力仪表列为国家重点新产品,公司被上海经信委列为智能电网产业重点企业之一。


公司设在江阴的生产基地——江苏安科瑞电器制造有限公司,在智能电力仪表行业中一家采用无铅生产工艺,生产检测设备达到国内良好水平;采用先进的信息化管理系统,是江苏省两化融合试点企业;拥有功能完善的产品试验中心,可开展环境、电磁兼容、安全性、可靠性等多种试验;制造过程中严格执行ISO9001管理标准,为公司产品产业化、规模化实施提供了保障。


安科瑞商标和产品先后被评为上海市着名商标和名牌产品,产品广泛应用于上海世博工程、广州亚运会工程、援哥斯达黎加国家体育场工程、京津高铁电力监控、敦煌10MW光伏示范电站、中国银行浦东数据中心、印度50万吨焦化等国内外重大项目中,赢得了较好的市场声誉。
Acrel-2000智能配电系统
1、 概述
Acrel-2000用户端智能配电系统是适用于各行业用户端供配电监控和运行管理的一系列产品,通过对用户配电网络和电气设备的不间断保护和监控,提高供电可靠性和供配电系统的自动化水平,来实现可靠、安全、先进、的供配电系统。
Acrel-2000用户端智能配电系统可以建立供电网络仿真模型,模拟配电网络运行,监测故障,实现无人值班模式。系统在配电发生故障时,能在快的时间内切除故障,保护一次设备,缩小停电范围;对于发生故障的部分,能协助运行人员分析故障原因,快速查找和排除故障,尽量缩短停电时间;对于有备用电源或者备用设备的场合,发生故障时还能在极短的时间内有选择性的自动使用备用电源或者设备,提高系统供电可靠性。此外,系统还提供大量的图形和报表等分析统计工具,帮助管理者提高运行效率。适用于35kV~0.4kV电压等级的用户端供配电系统。
2、系统配置

3、 系统功能
3.1实时监测
安科瑞Acrel-2000电力监控系统人机界面友好,能够以配电一次图的形式直观显示配电线路的运行状态,实时监测各回路电压、电流、功率、功率因数等电参数信息,动态监视各配电回路断路器、隔离开关、地刀等合、分闸状态及有关故障、告警等信号。其中,10kV配电系统中监测的开关量主要有:断路器分、合闸信号,手车工作、试验位置信号,远方/就地切换位置信号、弹簧储能状态信号、接地刀合分信号、变压器超温跳闸信号、高温报警信号,保护跳闸信号和事故预告信号;400V低压进线回路电参量主要有:开关状态、三相电流、三相电压、总有功功率、总无功功率、总功率因数、频率和正向有功电能累计值;400V低压出线回路主要有:开关状态、断路器故障脱扣告警、三相(单相)电流、三相功率。

3.2详细电参量查询
在配电一次图中,可以直接查看该回路详细电参量,包括三相电流、三相电压、三相总有功功率、总无功功率、总功率因数、正向有功电能,并可以查看24小时相电流趋势曲线。

3.3运行报表
查询各回路或设备指定时间的运行参数,报表中显示电参量信息应包括:各相电流、三相电压、总功率因数、总有功功率、总无功功率、正向有功电能等.

3.4实时报警
安科瑞Acrel-2000电力监控系统具有实时报警功能,系统能够对配电回路断路器、隔离开关、接地刀分、合动作等遥信变位,保护动作、事故跳闸等事件发出告警。安科瑞Acrel-2000电力监控系统具有实时语音报警功能,系统能够对所有事件发出语音告警。

3.5历史事件查询
安科瑞Acrel-2000电力监控系统能够对遥信变位,保护动作、事故跳闸,以及电压、电流、功率、功率因数越限等事件记录进行存储和管理,方便用户对系统事件和报警进行历史追溯,查询统计、事故分析。

3.6电能统计报表
安科瑞Acrel-2000电力监控系统以丰富的报表体支撑量体系的完整性。系统具备定时抄表汇总统计功能,用户可以自由查询自系统正常运行以来任意时间段内各配电节点的用电情况,即该节点进线用电量与各分支回路消耗电量的统计分析报表。

3.7用户权限管理
安科瑞Acrel-2000电力监控系统为保障系统安全稳定运行,设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作(如遥控的操作,数据库修改等)。可以定义不同级别用户的登录名、密码及操作权限,为系统运行、维护、管理提供可靠的安全保障。

3.8网络拓扑图
安科瑞Acrel-2000电力监控系统支持实时监视接入系统的各设备的通讯状态,能够完整的显示整个系统网络结构;可在线诊断设备通讯状态,发生网络异常时能自动在界面上显示故障设备或元件及其故障部位。

3.9.电能质量监测(该功能需要选配带谐波监测功能的电力仪表)
安科瑞Acrel-2000电力监控系统可以对整个配电系统范围内的电能质量和电能可靠性状况进行持续性的监测。例如配电系统维护人员可以通过谐波分析界面掌握配电系统的谐波含量,及时采取相应的措施提高配电系统的可靠性,减少因谐波造成的供电事故的发生。

3.10.遥控
安科瑞Acrel-2000电力监控系统可以对整个配电系统范围内的设备进行远程遥控操作。例如配电系统维护人员可以通过监控系统的主界面点击相应的断路器遥信点调出遥控操作界面,可以及时执行调度系统或站内相应的操作命令。
遥控预置

遥控执行

3.11.通讯管理
安科瑞Acrel-2000电力监控系统可以对整个配电系统范围内的设备通讯情况进行管理、控制、数据的实时监测。例如配电系统维护人员可以通过监控系统的主程序右键打开通讯管理程序,然后选择通讯控制启动所有端口或某个端口,快速查看某设备的通讯和数据情况。

Acrel-3200商业预付费电能管理系统
大型商业项目的能源消耗量高,一般为住宅的10-15倍,普通公共建筑的3-5倍。作为商业地产的物业管理层,希望他们的用电费用回收越快越好,更进一步的可能需要一个简单便捷的收集、并清楚显示商场内每个商铺的电耗信息的系统。
系统建设的意义:
提高物业收费工作效率
防止财务坏账,增快资金回收,并可查询历史售电记录
方便商铺业主查询用电信息,养成主动缴费习惯
2.1、IC卡预付费系统
2.1.1 系统方案
系统以售电管理软件和数据库软件为主,包括计算机、IC卡读写器、打印机等设备在内的计算机系统。插卡式预付费电能表DDSY1352、DTSY1352配合预付费专用断路器实现负载控制。

2.1.2 系统功能
ACREL-PVMS预付费电能管理系统以IC卡为充值介质,无需在现场布线即可完成用户充值。并且系统具有历史查询,报表打印,管理卡制作等功能, 适用于电能表分布式安装或分布区域广且不易布线的应用场所。
(1) 电表参数管理与制卡:能够根据电表参数的情况安全可靠地读取IC卡和制作IC卡,实现设置和读取电表参数的目的。

(2) 售电、用电管理:能够满足一般用电营业业务要求,能够实现为用户开户建档、用户IC卡售电、营业查询、报表统计、多种电价处理及调整等功能;能提供装表、售电、换表、销户、报停退费等用电营业业务操作,并具备票据打印处理能力。

(3) 用电检查功能:能够识别异常用户或用户的异常行为并提供相应的防范措施,有效地防止用户窃电等非法或异常行为。

(4) 具备异常处理功能:能够处理如用户卡丢失等异常情况,同时保证系统数据的完整性和一致性。

2.2、充值终端预付费系统
2.2.1 系统方案
系统由主站软件、读卡器、充值终端及DDSY1352-NK、DTSY1352-NK内控型预付费电能表组成。

2.2.2 系统功能
针对集中安装的应用场合,客户不便于靠近仪表插卡充值,设计开发了终端充值预付费售电管理系统。系统由主站软件、读卡器、充值终端及DDSY1352-NK、DTSY1352-NK内控型预付费电能表组成。充值终端接收卡内信息并将其通过485通信下发给仪表完成对仪表的充值。相当于将插卡式预付费电能表的读卡部分转移到集中安装的电井外面方便客户查询充值。
本系统适用于电能表集中安装对业主不开放、需要自助查询;适用于写字楼、公寓等类似场合。


2.3、远程预付费系统(含多用户表)
2.3.1 系统方案
系统以预付费电能管理软件和数据库软件为主,包括计算机、充值终端、远程预付费电能表、打印机等设备在内的计算机系统。

2.3.2 系统功能
ACREL-3100商业建筑电能管理系统由系统软件-通信管理机-预付费电能表组成,通过通信网络完成系统到表的充值、查询、监控及遥控等功能,切可选配短信提醒服务。
本系统适用于集中安装、需要实时了解用电信息、远程遥控;适合于大型商业广场,学校等占地面积大的综合体。
(1) 用户综合信息查看及批量操作,在同一个界面下可方便查询到某一区域所有用户的通信、剩余金额、当前状态等信息,并可对某一个用户或全体客户进行设置下发。
(2) 远程充值可在售电方直接实现从后台到仪表的充值,用户无需重返仪表前插卡才能完成充值,充值方便快捷。
(3) 该功能主要是按操作员来查询售电记录,如下图所示。选择起止日期、填写需要查询的仪表编号、用户号、用户名字和户号,点击查询按钮即可查询到相应的记录。且该功能也支持导出打印操作。
(4) 报表中心提供了多个时间单位的各种统计数据,并能查询、导出打印统计出的报表。数据中心主要分为实时报警记录报表、日销售报表、月销售报表以及年销售报表。

数据中心能耗监测系统

一、概述
随着数据中心的迅猛发展,数据中心能耗问题也越来越突出,可靠的数据中心配电系统方案,是提高数据中心电能使用效率,降低设备能耗的有效方式。
AMC系列数据中心精密配电系统是针对数据机房末端设计的,能够综合采集所有能源数据的智能系统,为交直流电源配电柜提供精确的电参量信息,并可通过通讯将数据上传到动环监控系统,实现对整个数据机房的实时监控和有效管理,为实现绿色IDC提供。

二、参照标准
YDB 037-2009 通信用240V直流供电系统技术要求
YD/T 585-2010 通信用配电设备
YD/T638.3-1998 通信电源设备型号命名方法
YD/T 939-2014 传输设备用电源分配列柜
YD/T 944-2007 通信电源设备的防雷技术要求和测试方法
YD/T 1051-2000 通信局(站)电源系统总技术要求
YD/T 1095-2008 通信用不间断电源(UPS)
DL/T 856-2004 电力用直流电源监控装置

三、系统功能
■ 进线监测
--三相电压、三相电流、系统频率;
--各相及总的有功功率、无功功率、视在功率、功率因数;
--各相及总的有功电能、无功电能;
--电压不平衡度、电流不平衡度;
--开关状态;
--电压/电流谐波含量;
--大需量。
■ 出线监测
--分支回路的电流、有功功率、无功功率、
视在功率、功率因数、有功电能、无功电能;
--额定电流设置、各相电流值;
--负载百分比;
--开关状态;
--任意配置出线回路的相位;
--电流谐波含量;
--大需量。
■ 告警功能
--进线过电流2段阀值越限告警,可任意设定告警值;
--进线过压、欠压、缺相、过频率、低频率越限告警;
--声光告警功能;
--查询当前告警信息;
--查询历史告警信息。
■ 事件记录
--各种电参量越限报警记录
--开关量动作事件记录;
--任意数据的定时存储;

四、精密配电管理解决方案
1.交流系统
1.1 类型一
● 功能要求
遥测:输入分路的三相电压、三相电流、频率、有功功率、有功电度;
遥信:输入分路的过压/欠压,缺相,过流,频率过高/过低,输入分路的开关状态,具备电流、功率需用量分析和统计,实现电压、电流、频率、功率等参数的越限报警功能。

方案一:配电方案示意图
●配置方案
监控主机 AMC16Z-100
电流互感器 AKH-0.66 XXA/5A

方案二:配电方案示意图
●配置方案
触摸屏 AMC7062HT-4(HI)
多功能表 DTSD1352
电流互感器 AKH-0.66 XXA/5A
开关电源 KDYA-DG30-24K
精密配电管理软件

1.2 类型二
● 功能要求
遥测:输入分路的三相电压、三相电流、有功功率、有功电度;
遥信:输入分路的过压/欠压,缺相,过流,输入分路和输出分路的开关状态,具备电流、功率需用量分析和统计,实现电压、电流、功率等参数的越限报警功能。

方案一:配电方案示意图
●配置方案
监控主机 AMC16Z-100
电流互感器 AKH-0.66 XXA/5A
开关状态监测装置 AMC16K(有源)

方案二:配电方案示意图
●配置方案
触摸屏 AMC7062HT-4(HI)
多功能表 DTSD1352
开关状态监测装置 AMC16K(有源)
电流互感器 AKH-0.66 XXA/5A
开关电源 KDYA-DG30-24K
精密配电管理软件

1.3 类型三
● 功能要求
遥测:输入分路的三相电压、三相电流、有功功率、有功电度;输出分路的单相电压、单相电流、有功功率、有功电度;
遥信:输入分路的过压/欠压,缺相,过流,输入分路和输出分路的开关状态,具备电流、功率需用量分析和统计,实现电压、电流、功率等参数的越限报警功能。

配电方案示意图
●配置方案(进出线):
多回路表 AMC16Z
进线互感器 AKH-0.66-30I-xxA/5A
出线互感器 AKH-0.66W-12 100A/20mA
7寸触摸屏 AMC7062HT-4(HI)
开关电源 KDYA-DG30-24
精密配电管理软件

2.直流系统
2.1 类型一
● 功能要求
遥测:输入分路的电压、电流、功率、电度;
遥信:输入分路的过压/欠压,输入分路的熔丝状态,具备电流、功率需用量分析和统计,实现电压、电流、功率等参数的越限
报警功能。
方案一:配电方案示意图(48V/240V)
●配置方案
监控主机 AMC16Z-100D
霍尔传感器 AHKC-F- XXA/5V
开关电源 SBD-30 (48V)
开关电源 D-20 (240V)

●配置方案
摸屏 AMC7062HT-4(HI)
多功能表 AMC16-DE6 (48V)
AEM72-DE (240V)
霍尔传感器 AHKC-F- XXA/5V
开关电源 D-20 (240V)
开关电源 KDYA-DG30-24K (240V)
KDYA-DG30B-24K (48V)
精密配电管理软件

2.2 类型二
● 功能要求
遥测:输入分路的电压、电流、功率、电度;
遥信:输入分路的过压/欠压,输入分路的熔丝状态,输出分路的熔丝/开关状态,具备电流、功率需用量分析和统计,实现电压、电流、功率等参数的越限报警功能。

方案一:配电方案示意图
●配置方案
监控主机 AMC16Z-100D
霍尔传感器 AHKC-F- XXA/5V
开关状态监测装置 AMC16K(有源)
开关电源 SBD-30 (48V)
D-20 (240V)

●配置方案
触摸屏 AMC7062HT-4(HI)
多功能表 AMC16-DE6 (48V)
AEM72-DE (240V)
霍尔传感器 AHKC-F- XXXA/5V
开关状态监测装置 AMC16K(有源)
开关电源 D-20 (240V)
开关电源 KDYA-DG30-24K (240V)
KDYA-DG30B-24K (48V)
精密配电管理软件

2.3 类型三
● 功能要求
遥测:输入分路的电压、电流、功率、电度,输出分路电流、功率、电度;
遥信:输入分路的过压/欠压,输入分路的熔丝状态,输出分路的熔丝/开关状态,具备电流、功率需用量分析和统计,实现电压、电流、功率等参数的越限报警功能。
●配置方案
多回路表 AMC16MD
开关状态监测装置 AMC16K
进线霍尔传感器 AHKC-F-xxxA/5V
出线霍尔传感器 AHKC-BS-xxA/5V
7寸触摸屏 AMC7062HT-4(HI)
开关电源 KDYA-DG30-24
SBD-30
精密配电管理软件





Acrel-2000用户变电站综合自动化系统
安科瑞Acrel-2000智能配电系统,是针对大中型电力用户,如大型公共建筑(建筑群)、大工业用户、厂矿等供电电压为10kV以上的用户,结合变电站综合自动化技术规范和电力用户对用电监控的要求,提供的包括微机保护装置、智能测控装置、电力监控仪表等二次元件及计算机监控系统实现的产品解决方案。
1、适用范围
安科瑞Acrel-2000智能配电系统适用于电力、水利、交通、石油、化工、煤炭、冶金等行业35kV及以下电压等级的用户端供配电监控和运行管理,通过对用户配电网络和电气设备的不间断保护和监控,提高供电可靠性和供配电系统的自动化水平,来实现可靠、安全、先进、的供配电系统。
2、系统构成
安科瑞Acrel-2000智能配电系统由Acrel-2000监控软件、计算机和通讯网络、中压微机保护装置、低压多功能仪表、计量仪表、温控仪、直流屏等设备构成。

安科瑞Acrel-2000智能配电系统产品构成
3、系统特点
1)强化了10kV、35kV电气回路的监控和自动化
大中型电力用户的电源进线一般都是10kV或35kV,拥有多台变压器和开闭所,以及数量庞大的低压进出线路。不仅要求对设备运行数据和状态、用电质量和电能等信息进行采集分析,用户还关心用电的可靠性,本系统加入变电站综合自动化的设计思想,形成完整的用户端智能配电方案。
2)解决方案细分化
在Acrel-2000的基础上,根据用户所属行业及用电特点,对产品解决方案、系统配置、系统功能进行细分,针对性强。
3)专业、开放的后台软件
安科瑞Acrel-2000智能配电系统是应用电力自动化技术、计算机技术和信息传输技术,集保护、监测、控制、通信等功能于一体的分层分布式变电站综合自动化系统,既满足有人值班变电站的要求,也可满足无人值班变电站的要求。
4、系统功能
Acrel-2000智能配电系统其监控软件全中文人机界面、简单易操作,集测量、监视、控制功能于一体,实现对整个供配电系统的全面测量与保护,具体功能如下:
1)画面显示
操作人员常用的人机界面,用户可直观了解当前电网运行实时状态、对数值进行封锁与封锁解除,告警的抑制与恢复、对状态进行分/合封锁与封锁解除,告警的抑制与恢复、对具有遥控功能的装置、站进行遥控操作、对检修或接地的设备可挂牌标记等。
2)数据采集
实时采集各电压、电流等模拟量、开关数字量、状态量以及脉冲量、保护定值、GPS时钟、通道状态等信息,重要的保护动作、装置故障信息等通过无源接点输入,其他保护功能通过通讯方式采集。
3)电能质量监测(该功能需要选配带谐波监测功能的电力仪表)
对整个配电系统范围内的电能质量和电能可靠性状况进行持续性的监测。例如配电系统维护人员可以通过谐波分析界面掌握配电系统的谐波含量,及时采取相应的措施提高配电系统的可靠性,减少因谐波造成的供电事故的发生。
4)实时告警及事件记录
将遥测越限、正常遥信变位、事故变位、SOE、保护信息、遥控记录、操作记录等信息集中统一管理,激发事件记录分类进行记录。重要报警信息,如事故报警、保护动作等随时弹出文字信息显示,即时打印。
5)图形显示功能
图形显示包括主接线图、棒形图、曲线图、饼形图、表计图、趋势图和表格功能。包括主接线图、操作显示、通讯状态显示、报警及各种表格显示及打印。软件把采集的各种数据以数字、文字、图形和语音等方式直接形式显示在人机界面上。
6)报表管理
可基于系统已有模板,或自定义的新模板生成报表。可以手动或根据预设定时间表定时生成报表,方便查看和管理。
7)通讯状态图
Acrel-2000智能配电系统可以实时显示接入系统的各设备的通讯状态,能够完整的显示整个系统网络结构,可在线诊断系统网络通讯状态,发生网络故障时能自动在屏幕上显示故障单元和故障部位。从而方便系统维护人员实时掌握现场各设备的通讯状态,对出现异常的设备及时维护,保证系统的稳定运行。
8)用户权限管理
为保障系统安全稳定运行,Acrel-2000智能配电系统设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作(如配电回路名称修改等)。可以定义不同级别用户的登录名、密码及操作权限,为系统运行维护管理提供可靠的安全保障。
9)手机短信报警(该功能的实现需要另外增配手机报警模块)
支持手机短信报警功能,系统遥信、遥测实时报警信息可以通过短信报警模块发送到指定的系统管理人员手机上,使得用户能够及时了解现场配电情况,消除可能发生的配电隐患。
10)WEB发布
软件提供WEB服务,客户端可以通过远程PC的IE浏览器查看监控系统的各种界面和参数。
11) GPS系统时钟同步
可集成配置GPS授时设备,对系统主机进行GPS同步授时,以保证整个系统有统一的时间基准,为电力系统故障分析提供可靠的时间保障。
远程预付费电能管理系统
1、 系统概述
高校宿舍用电是一个特殊的需求群体,方案所要解决的不仅仅是收费问题,更多的是学生日常用电的管理问题。如用电时间、用电电器限制、功能支路独立控制等特殊需求。
系统建设的意义:
1)方便学校对宿舍的用电收费,学生群体众多,传统的后付费方式已无法满足校方需求,收费管理可与校园一卡通对接,学生可以自助缴费。
2)通过技术手段加强对宿舍的用电管理,可实现时间定时控制、用电负荷检测等适合学校规范管理的功能。
3)人性化的方案设计,可实现单一宿舍内的多个支路的独立控制,让学生可获得更高质量的宿舍生活提供了支持。
2、 系统结构
ACREL-3200整合高校需求,在原有预付费基础上增加了宿舍电能管理所需的各种功能,完美解决了高校宿舍电能管理问题。

3、 系统功能
Acrel-3200高校宿舍电能管理系统针对高校宿舍这一特殊应用场合订制研发,主要实现电能监控、时间管理、负载管理、预付费管理等在高校宿舍中存在的特殊需求。配合我司现有针对宿舍管理的ADM100及ADF系列多用户电能计量箱等智能仪表装置完善整个高校宿舍的电能管理解决方案。
(1) 支持批量查看、充值、修改参数等操作,同一楼号、楼层的宿舍集中查看信息,并方便查找某一宿舍的用电情况,可针对某一宿舍独立强制控制等。
(2) 时间控制是按照学校规定,到某一时间点宿舍需要将照明、插座回路跳闸,而且在另一时间点恢复供电,本系统支持三路独立时段表设置。
(3) 报表中心提供了多个时间单位的各种统计数据,并能查询、导出打印统计出的报表。数据中心主要分为实时报警记录报表、日销售报表、月销售报表以及年销售报表。
4、 系统设备选型





-/gjdgeh/-
