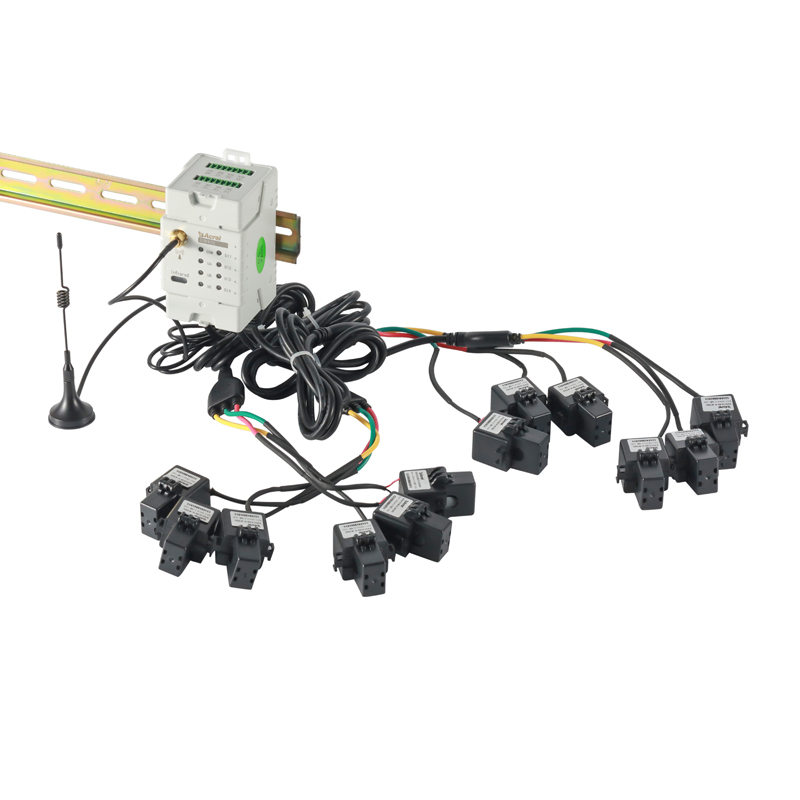

电流互感器输出0-20mA 欢迎咨询
  • 电流互感器输出0-20mA 欢迎咨询
  • 电流互感器输出0-20mA 欢迎咨询
  • 电流互感器输出0-20mA 欢迎咨询

产品描述

电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的二次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。
需要转换为比较统一的电流(我国规定电流互感器的二次额定为5A或1A),另外线路上的电压都比较高如直接测量是非常危险的。
电流互感器就起到变流和电气隔离作用。 它是电力系统中测量仪表、继电保护等二次设备获取电气一次回路电流信息的传感器,电流互感器将高电流按比例转换成低电流,电流互感器一次侧接在一次系统,二次侧接测量仪表、继电保护等。
三、电流互感器的分类
所以电流互感器会分为:
1、测量用电流互感器
测量用电流互感器的作用是用来计量(计费)和测量运行设备电流的;
2、保护用电流互感器
保护用电流互感器主要与继电装置配合,在线路发生短路过载等故障时,向继电装置提供信号切断故障电路,以保护供电系统的安全。

电流互感器的选择1、0.1、0.2级、0.5级是电度表的计量精度,精度越高价格越高,一般计量收费的选0.5级,其它情况取1级或3级。150/5是电流互感器的变比,电流互感器是按比例将大电流表变为小电流,比如150/5就是按1/30的比例将大电流变小,目的有二:一是为了降低计量设备电表的造价;二是为了将电表标准化,使用电表的输入电流只有1A或5A两个规格,具体是选1A还是5A,就看您选择的电流互感器变比,比如选150/5的,就选5A的电度表,选150/1电流互感器,就选1A的电度表。电度表读数时,需要再乘上刚才的变比,才是终的用电数。 和电流互感器相连使用的电度表只有1A和5A两种,不和Ct匹配使用的品种较多。电流互感器变比的规格很多: 50/5,75/5,100/5,150/5,200/5,250/5,300/5,400/5,600/5,800/5,1000/5,1200/5,2000/5,4000/5

电流互感器常见故障
电流互感器的常见故障往往与制造缺陷有关,具体如下:
1)电流互感器的绝缘很厚,有的绝缘包绕松散,绝缘层间有皱折,加之真空处理不良,浸渍不完全而造成含气空腔,从而易引起局部放电故障 。
2)电容屏尺寸与排列不符合设计要求,
甚至少放电容屏,电容极板不光滑平整,甚至错位或断裂,使其均压特性破坏。因此,当局部固体绝缘沿面的电场强度达到一定数值时,就会造成局部放电。
上述局部放电的直接后果是使绝缘油裂解,在绝缘层间生成大量的x腊,介损增大。这种放电是有累积效应的,任其发展下去,油中气体分析将可能出现电弧放电的特征。
3)由于绝缘材料不清洁或含湿高,可能在其表面产生沿面放电。这种情况多见于一次端子引线沿垫块表面放电。
4)某些连接松动或金属件电位悬浮将导致火花放电,例如一次绕组支持螺母松动,造成一次绕组屏蔽铝箔电位悬浮,末屏引线接触或焊接不良甚至断线,均会引起此类故障。
5) -次连接夹板、螺栓、螺母松动,末屏接地螺母松动,抽头紧固螺母松动等,均可能使接触电阻增大,从而导致局部过热故障。此外,现场维护管理不当也应引起重视。例如,互感器进水受潮,虽然可能与制造厂的密封结构和密封材料有关,但是,也有维护管理的问题。一般来说,现场真空脱气不充分或者检修时不进行真空干燥,致使油中溶解气体易饱和或油纸绝缘中残存气泡和含湿较高。所有这些,都将给设备留下安全隐患。

型号识别电流互感器的型号是由2~4位拼音字母及数字组成。通常能表示出电流互感器的线圈型式、绝缘种类、导体的材料及使用场所等。横线后面的数字表示绝缘结构的电压等级(4级)。电流互感器型号中字母的含义如下:

L:在位,表示电流互感器;D:在第二位,表示单匝贯穿式,在型号的后一个字母时表示差动保护用(部分生产厂用B或C标出)F:在第二位,表示复匝贯穿式Q:在第二位,表示线圈型,在第四位,表示加强型;M:在第二位,表示母线式;R:在第二位,表示装入式;A:在第二位,表示穿墙式;C:在第二位,表示瓷套式,在第三位,表示瓷绝缘;Z:在第三位,表示浇注绝缘;J:在第三位,表示加大容量加强型,在第四位,表示加大容量;G:在第三位,表示改进型;W:在第三位,表示户外型;
变比与匝数的换算
有的电流互感器在使用中铭牌丢失了,当用户负荷变更须变换电流互感器变比时,首先应对互感器进行效验,确定互感器的高一次额定电流,然后根据需要进行变比与匝数的换算。如一个高一次额定电流为150A的电流互感器要作50/5的互感器使用,换算公式为一次穿芯匝数=现有电流互感器的高一次额定电流/需变换互感器的一次电流=150/5=3匝即变换为50/5的电流互感器,一次穿芯匝数为3匝。可以以此推算出高一次额定电流,如原电流互感器的变比为50/5,穿芯匝数为3匝,要将其变为75/5的互感器使用时,我们先计算出高一次额定电流:高一次额定电流=原使用中的一次电流×原穿芯匝数=50×3=150A,变换为75/5后的穿芯匝数为150/75=2匝即原穿芯匝数为3匝的50/5的电流互感器变换为75/5的电流互感器用时,穿芯匝数应变为2匝。再如原穿芯匝数4匝的50/5的电流互感器,需变为75/5的电流互感器使用,我们先求出高一次额定电流为50×4=200A,变换使用后的穿芯匝数应为200/75≈2.66匝,在实际穿芯时绕线匝数只能为整数,要么穿2匝,要么穿3匝。当我们穿2匝时,其一次电流已变为200/2=100A了,形成了100/5的互感器,这就产生了误差,误差为(原变比—现变比)/现变比=(15—20)/20=--0.25即—25,也就是说我们若还是按75/5的变比来计算电度的话,将少计了25的电量。而当我们穿3匝时,又必将多计了用户的电量。因为其一次电流变为200/3=66.66A,形成了66.6/5的互感器,误差为(15—13.33)/13.33=0.125即按75/5的变比计算电度时多计了12.5的电度。所以当我们不知道电流互感器的高一次额定电流时,是不能随意的进行变比更换的,否则是很有可能造成计量上的误差的。
2、各种电度表型号低压电流互感器电流互感器的型号由字母符号及数字组成,通常表示电流互感器绕组类型、绝缘种类、使用场所及电压等级等。字母符号含义如下:位字母:L——电流互感器。第二位字母:M——母线式(穿心式);Q——线圈式;Y——低压式;D——单匝式;F——多匝式;A——穿墙式;R——装入式;C——瓷箱式。第三位字母:K——塑料外壳式;Z——浇注式;W——户外式;G——改进型;C——瓷绝缘;P——中频。第四位字母:B——过流保护;D——差动保护;J——接地保护或加大容量;S——速饱和;Q——加强型。字母后面的数字一般表示使用电压等级。例如:LMK-0.5S型,表示使用于额定电压500V及以下电路,塑料外壳的穿心式S级电流互感器。LA-10型,表示使用于额定电压10kV电路的穿墙式电流互感器。SDH型型号表示:例如SDH-3/0.66-2500/5A
DH:电流互感器代码(电及互的拼音首字母) 3/0.66:表示一测量级的绕组准确度为3级;另一保护级绕组准确度为0.66级。
2500/5A:表示一次绕组额定电流为2500A,二次绕组的额定电流为5A。据此可看出此电流互感器变比为500倍。注:因二次额定电流规定一律为5A,故实际上是以一次绕组额定电流来划分规格的大小。选用时,就应根据一次回路额定电流来选用适当的规格。

正确穿绕的方法
我们首先应根据负荷的大小确定互感器的倍率,然后将一次线按要求从互感器的中心穿绕,注意不能以绕在外圈的匝数为绕线匝数,应以穿入电流互感器内中的匝数为准。如大变流比为150/5的电流互感器,其一次高额定电流为150A,如需作为50/5的互感器来用,导线应穿绕150/50=3匝,即内圈穿绕3匝,此时外圈为仅有2匝(即不论内圈多少匝,只要你是从内往外穿,那么外圈的匝数总是比内圈少1匝的,当然如果导线是从外往内穿则反之),此时若以外圈匝数计,外圈3匝则内圈实际穿芯匝数为4匝,变换的一次电流为150/4=37.5A,变成了37.5/5的电流互感器,倍率为7.5,而在抄表中工作人员是以50/5、倍率为10的电流互感器来计算电度的,其误差为:(10-7.5)/7.5=0.33即多计电度33。
