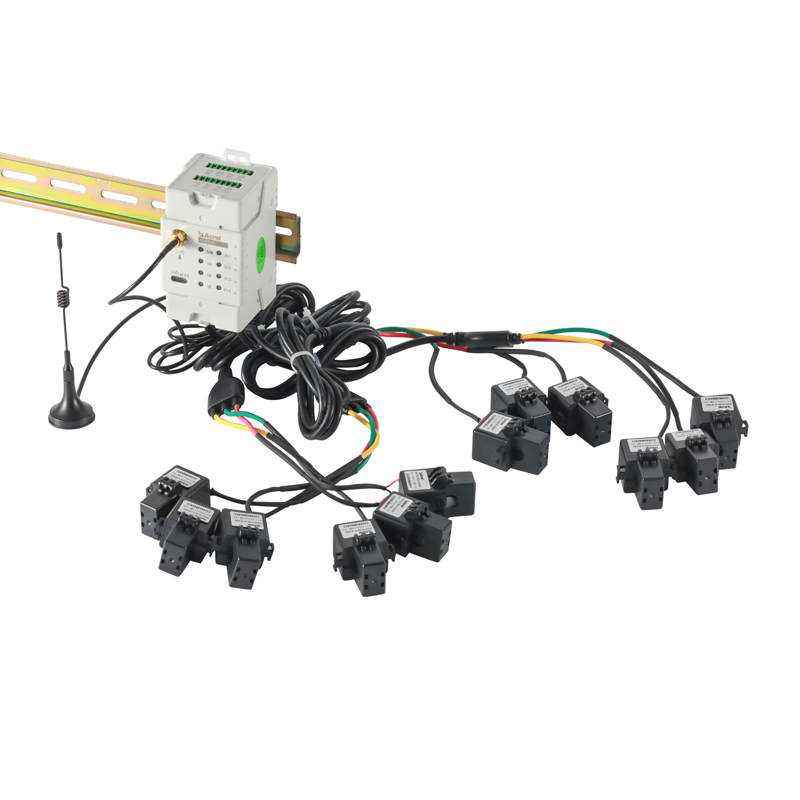

产品描述

Acrel-2000智能配电系统
1、 概述
Acrel-2000用户端智能配电系统是适用于各行业用户端供配电监控和运行管理的一系列产品,通过对用户配电网络和电气设备的不间断保护和监控,提高供电可靠性和供配电系统的自动化水平,来实现可靠、安全、先进、的供配电系统。
Acrel-2000用户端智能配电系统可以建立供电网络仿真模型,模拟配电网络运行,监测故障,实现无人值班模式。系统在配电发生故障时,能在快的时间内切除故障,保护一次设备,缩小停电范围;对于发生故障的部分,能协助运行人员分析故障原因,快速查找和排除故障,尽量缩短停电时间;对于有备用电源或者备用设备的场合,发生故障时还能在极短的时间内有选择性的自动使用备用电源或者设备,提高系统供电可靠性。此外,系统还提供大量的图形和报表等分析统计工具,帮助管理者提高运行效率。适用于35kV~0.4kV电压等级的用户端供配电系统。
2、系统配置

3、 系统功能
3.1实时监测
安科瑞Acrel-2000电力监控系统人机界面友好,能够以配电一次图的形式直观显示配电线路的运行状态,实时监测各回路电压、电流、功率、功率因数等电参数信息,动态监视各配电回路断路器、隔离开关、地刀等合、分闸状态及有关故障、告警等信号。其中,10kV配电系统中监测的开关量主要有:断路器分、合闸信号,手车工作、试验位置信号,远方/就地切换位置信号、弹簧储能状态信号、接地刀合分信号、变压器超温跳闸信号、高温报警信号,保护跳闸信号和事故预告信号;400V低压进线回路电参量主要有:开关状态、三相电流、三相电压、总有功功率、总无功功率、总功率因数、频率和正向有功电能累计值;400V低压出线回路主要有:开关状态、断路器故障脱扣告警、三相(单相)电流、三相功率。

3.2详细电参量查询
在配电一次图中,可以直接查看该回路详细电参量,包括三相电流、三相电压、三相总有功功率、总无功功率、总功率因数、正向有功电能,并可以查看24小时相电流趋势曲线。

3.3运行报表
查询各回路或设备指定时间的运行参数,报表中显示电参量信息应包括:各相电流、三相电压、总功率因数、总有功功率、总无功功率、正向有功电能等.

3.4实时报警
安科瑞Acrel-2000电力监控系统具有实时报警功能,系统能够对配电回路断路器、隔离开关、接地刀分、合动作等遥信变位,保护动作、事故跳闸等事件发出告警。安科瑞Acrel-2000电力监控系统具有实时语音报警功能,系统能够对所有事件发出语音告警。

3.5历史事件查询
安科瑞Acrel-2000电力监控系统能够对遥信变位,保护动作、事故跳闸,以及电压、电流、功率、功率因数越限等事件记录进行存储和管理,方便用户对系统事件和报警进行历史追溯,查询统计、事故分析。

3.6电能统计报表
安科瑞Acrel-2000电力监控系统以丰富的报表体支撑量体系的完整性。系统具备定时抄表汇总统计功能,用户可以自由查询自系统正常运行以来任意时间段内各配电节点的用电情况,即该节点进线用电量与各分支回路消耗电量的统计分析报表。

3.7用户权限管理
安科瑞Acrel-2000电力监控系统为保障系统安全稳定运行,设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作(如遥控的操作,数据库修改等)。可以定义不同级别用户的登录名、密码及操作权限,为系统运行、维护、管理提供可靠的安全保障。

3.8网络拓扑图
安科瑞Acrel-2000电力监控系统支持实时监视接入系统的各设备的通讯状态,能够完整的显示整个系统网络结构;可在线诊断设备通讯状态,发生网络异常时能自动在界面上显示故障设备或元件及其故障部位。

3.9.电能质量监测(该功能需要选配带谐波监测功能的电力仪表)
安科瑞Acrel-2000电力监控系统可以对整个配电系统范围内的电能质量和电能可靠性状况进行持续性的监测。例如配电系统维护人员可以通过谐波分析界面掌握配电系统的谐波含量,及时采取相应的措施提高配电系统的可靠性,减少因谐波造成的供电事故的发生。

3.10.遥控
安科瑞Acrel-2000电力监控系统可以对整个配电系统范围内的设备进行远程遥控操作。例如配电系统维护人员可以通过监控系统的主界面点击相应的断路器遥信点调出遥控操作界面,可以及时执行调度系统或站内相应的操作命令。
遥控预置

遥控执行

3.11.通讯管理
安科瑞Acrel-2000电力监控系统可以对整个配电系统范围内的设备通讯情况进行管理、控制、数据的实时监测。例如配电系统维护人员可以通过监控系统的主程序右键打开通讯管理程序,然后选择通讯控制启动所有端口或某个端口,快速查看某设备的通讯和数据情况。
工业企业电力需求侧用电管理系统
1. 概述
电力需求侧是指电力用电侧,即指需要用电的企业、用户等。

电力需求侧管理是让企业、用户通过搭建电能精细化管理平台来管理自己企业的用电情况。企业通过电能精细化管理平台进行设备改造、整体优化等技术措施,改善自身用电情况,从而达到节能减排、省电省钱的目的。具体意义如下:
1、 帮助工业企业统筹内部电力资源配置
2、优化企业用电结构、转变用电方式
3、建立生产全流程用电管理制度
4、应用信息化手段(平台)和先进节电技术(技改)
5、促进企业科学用电、有序用电、节约用电、智能用电
6、提高用电效率,有效降低用电成本
7、增强企业发展质量和效益
2. 系统结构
电力需求侧管理系统是为企业节能降耗提供辅助和参考数据的平台。系统建设是在企业配电(用电)各节点安装相应的数字计量表计,通过现场总线将这些计量表计进行组网,再由各子系统模块组成的能源管理平台将这些数据进行集抄与可视化的集成工程。

3. 系统功能
工业企业电能管理系统从供电引入直至用电设备,监测各配电节点的供配电运行参数,并统计设备的用电量,与企业生产流程和工艺相结合,帮助企业建立用电计量监管体系。

系统可实现以下功能:
3.1 能源管理平台各子系统模块

电力需求侧能源管理平台将企业用能按电力供应,设备用电的供配电线路进行梳理,进行电能集抄,并结合配电领域的专业性对用电过程中诸如电能质量、故障管理、用电安全、负荷管理进行可视化设计,形成符合企业用能特点的定制化辅助工具。
3.2 区域用能管理

企业用能按区域划分,灵活配置计量表具,系统可统计出日、周、月、年报表,并分析用能趋势,便于业主方实时直观掌握各区域电能消耗情况。
3.2.1 部门用能管理

企业可建立部门用能定额,将部门实际用能与计划值进行比较,系统可反映出建筑物当日与昨日同期、当月与上月同期、当年与上年同期等各类同环比分析对比情况,企业可依此实行绩效考核。
3.2.2 支路用能管理

系统可以对建筑物各支路用能进行远程集抄,并可查询仪表的各类参数(电压、电流等),并以图形方式显示;系统使用者可通过相关界面调取各节点的电能统计报表,减少用能的“跑、冒、滴、漏”和计量误差。

4. 配用电设备监测产品选型




数据中心能耗监测系统

一、概述
随着数据中心的迅猛发展,数据中心能耗问题也越来越突出,可靠的数据中心配电系统方案,是提高数据中心电能使用效率,降低设备能耗的有效方式。
AMC系列数据中心精密配电系统是针对数据机房末端设计的,能够综合采集所有能源数据的智能系统,为交直流电源配电柜提供精确的电参量信息,并可通过通讯将数据上传到动环监控系统,实现对整个数据机房的实时监控和有效管理,为实现绿色IDC提供。

二、参照标准
YDB 037-2009 通信用240V直流供电系统技术要求
YD/T 585-2010 通信用配电设备
YD/T638.3-1998 通信电源设备型号命名方法
YD/T 939-2014 传输设备用电源分配列柜
YD/T 944-2007 通信电源设备的防雷技术要求和测试方法
YD/T 1051-2000 通信局(站)电源系统总技术要求
YD/T 1095-2008 通信用不间断电源(UPS)
DL/T 856-2004 电力用直流电源监控装置

三、系统功能
■ 进线监测
--三相电压、三相电流、系统频率;
--各相及总的有功功率、无功功率、视在功率、功率因数;
--各相及总的有功电能、无功电能;
--电压不平衡度、电流不平衡度;
--开关状态;
--电压/电流谐波含量;
--大需量。
■ 出线监测
--分支回路的电流、有功功率、无功功率、
视在功率、功率因数、有功电能、无功电能;
--额定电流设置、各相电流值;
--负载百分比;
--开关状态;
--任意配置出线回路的相位;
--电流谐波含量;
--大需量。
■ 告警功能
--进线过电流2段阀值越限告警,可任意设定告警值;
--进线过压、欠压、缺相、过频率、低频率越限告警;
--声光告警功能;
--查询当前告警信息;
--查询历史告警信息。
■ 事件记录
--各种电参量越限报警记录
--开关量动作事件记录;
--任意数据的定时存储;

四、精密配电管理解决方案
1.交流系统
1.1 类型一
● 功能要求
遥测:输入分路的三相电压、三相电流、频率、有功功率、有功电度;
遥信:输入分路的过压/欠压,缺相,过流,频率过高/过低,输入分路的开关状态,具备电流、功率需用量分析和统计,实现电压、电流、频率、功率等参数的越限报警功能。

方案一:配电方案示意图
●配置方案
监控主机 AMC16Z-100
电流互感器 AKH-0.66 XXA/5A

方案二:配电方案示意图
●配置方案
触摸屏 AMC7062HT-4(HI)
多功能表 DTSD1352
电流互感器 AKH-0.66 XXA/5A
开关电源 KDYA-DG30-24K
精密配电管理软件

1.2 类型二
● 功能要求
遥测:输入分路的三相电压、三相电流、有功功率、有功电度;
遥信:输入分路的过压/欠压,缺相,过流,输入分路和输出分路的开关状态,具备电流、功率需用量分析和统计,实现电压、电流、功率等参数的越限报警功能。

方案一:配电方案示意图
●配置方案
监控主机 AMC16Z-100
电流互感器 AKH-0.66 XXA/5A
开关状态监测装置 AMC16K(有源)

方案二:配电方案示意图
●配置方案
触摸屏 AMC7062HT-4(HI)
多功能表 DTSD1352
开关状态监测装置 AMC16K(有源)
电流互感器 AKH-0.66 XXA/5A
开关电源 KDYA-DG30-24K
精密配电管理软件

1.3 类型三
● 功能要求
遥测:输入分路的三相电压、三相电流、有功功率、有功电度;输出分路的单相电压、单相电流、有功功率、有功电度;
遥信:输入分路的过压/欠压,缺相,过流,输入分路和输出分路的开关状态,具备电流、功率需用量分析和统计,实现电压、电流、功率等参数的越限报警功能。

配电方案示意图
●配置方案(进出线):
多回路表 AMC16Z
进线互感器 AKH-0.66-30I-xxA/5A
出线互感器 AKH-0.66W-12 100A/20mA
7寸触摸屏 AMC7062HT-4(HI)
开关电源 KDYA-DG30-24
精密配电管理软件

2.直流系统
2.1 类型一
● 功能要求
遥测:输入分路的电压、电流、功率、电度;
遥信:输入分路的过压/欠压,输入分路的熔丝状态,具备电流、功率需用量分析和统计,实现电压、电流、功率等参数的越限
报警功能。
方案一:配电方案示意图(48V/240V)
●配置方案
监控主机 AMC16Z-100D
霍尔传感器 AHKC-F- XXA/5V
开关电源 SBD-30 (48V)
开关电源 D-20 (240V)

●配置方案
摸屏 AMC7062HT-4(HI)
多功能表 AMC16-DE6 (48V)
AEM72-DE (240V)
霍尔传感器 AHKC-F- XXA/5V
开关电源 D-20 (240V)
开关电源 KDYA-DG30-24K (240V)
KDYA-DG30B-24K (48V)
精密配电管理软件

2.2 类型二
● 功能要求
遥测:输入分路的电压、电流、功率、电度;
遥信:输入分路的过压/欠压,输入分路的熔丝状态,输出分路的熔丝/开关状态,具备电流、功率需用量分析和统计,实现电压、电流、功率等参数的越限报警功能。

方案一:配电方案示意图
●配置方案
监控主机 AMC16Z-100D
霍尔传感器 AHKC-F- XXA/5V
开关状态监测装置 AMC16K(有源)
开关电源 SBD-30 (48V)
D-20 (240V)

●配置方案
触摸屏 AMC7062HT-4(HI)
多功能表 AMC16-DE6 (48V)
AEM72-DE (240V)
霍尔传感器 AHKC-F- XXXA/5V
开关状态监测装置 AMC16K(有源)
开关电源 D-20 (240V)
开关电源 KDYA-DG30-24K (240V)
KDYA-DG30B-24K (48V)
精密配电管理软件

2.3 类型三
● 功能要求
遥测:输入分路的电压、电流、功率、电度,输出分路电流、功率、电度;
遥信:输入分路的过压/欠压,输入分路的熔丝状态,输出分路的熔丝/开关状态,具备电流、功率需用量分析和统计,实现电压、电流、功率等参数的越限报警功能。
●配置方案
多回路表 AMC16MD
开关状态监测装置 AMC16K
进线霍尔传感器 AHKC-F-xxxA/5V
出线霍尔传感器 AHKC-BS-xxA/5V
7寸触摸屏 AMC7062HT-4(HI)
开关电源 KDYA-DG30-24
SBD-30
精密配电管理软件






Acrel-2000智能配电系统
1、 概述
Acrel-2000用户端智能配电系统是适用于各行业用户端供配电监控和运行管理的一系列产品,通过对用户配电网络和电气设备的不间断保护和监控,提高供电可靠性和供配电系统的自动化水平,来实现可靠、安全、先进、的供配电系统。
Acrel-2000用户端智能配电系统可以建立供电网络仿真模型,模拟配电网络运行,监测故障,实现无人值班模式。系统在配电发生故障时,能在快的时间内切除故障,保护一次设备,缩小停电范围;对于发生故障的部分,能协助运行人员分析故障原因,快速查找和排除故障,尽量缩短停电时间;对于有备用电源或者备用设备的场合,发生故障时还能在极短的时间内有选择性的自动使用备用电源或者设备,提高系统供电可靠性。此外,系统还提供大量的图形和报表等分析统计工具,帮助管理者提高运行效率。适用于35kV~0.4kV电压等级的用户端供配电系统。

2、 参照标准
uGB/T 2887-2011 《计算机场地通用规范》
uGB/T 13729-2002 《远动终端设备》
uGB50052-2009 《供配电系统设计规范》
uJGJ16-2008 《民用建筑电气设计规范》
uDL/T 5430-2009 《无人值班变电站远方监控中心设计技术规程》
uDL/T 1101-2009 《35kV~110kV变电站自动化系统验收规范》
uDL/T 634.5101-2002 《远动设备及系统 第5-101部分:传输规约基本远动任务配套标准》
uDL/T 634.5104-2009 《远动设备及系统第5-104部分:传输规约采用标准传输协议集的IEC60870-5-101网络访问》
uQ/GDW213-2008 《变电站计算机监控系统工厂验收管理规程》
uQ/GDW214-2008 《变电站计算机监控系统现场验收管理规程》

3、 用户端的几种供电方式
根据用户端负荷类型、容量和供电网络面积大小,可以采取不同的供电方式,主要有以下几种。
3.1 单电源供电
如果用户没有三级以上的负荷时可以采用单电源供电,这种供电方式比较经济,但是供电可靠性不高,一旦电源失电就会造成全部停电。适用于对供电可靠性要求不高的用户,一次接线和保护配置如下图。这种供配电网络自动化系统实现方式可采用标准模式,见4

3.2 双电源供电
用户有二级及以上负荷时需要采用双电源供电,双电源设计应取自不同的电源,一路电源检修或故障时,另一路电源应能正常供电,且能满足全部三级以上负荷用电。

当采用一主一备双电源供电时,母线可以采用单母分段的接线方式,在母联断路器处设置备用电源自动投入装置,一旦主电源失电,能瞬时切换到备用电源,一次接线和保护配置如上图。母联保护装置AM5-B除了母联保护测控功能外,还具备进线互投、母联备自投等备自投功能。这种供电方适用于中断供电可能导致较大经济损失的生产企业或单位。

3.3 双电源供电带自备电源
用户负荷中有非常重要的一级负荷,中断供电一定时间可能会导致爆炸、中毒、窒息等危及生命安全的情况时,除了双电源供电外,还应配置独立的自备应急电源作为单独的应急电源系统,应急电源根据响应时间要求可以是柴油发电机或者蓄电池等。这种配电方式适用于医院、公共建筑的应急照明、消防以及停电可能导致生命危险的厂矿企业。

4、 典型组网方案
1) 标准模式
适合保护安装比较集中的场合,装置与监控计算机距离均不超过300米。这种组网方式简单可靠,经济实用,便于扩展,是目前采用普遍的组网方式。

2) 光纤星型以太网
光纤星型以太网适用于面积大、分散的供配电系统,比如大型厂区、商业广场的智能配电系统,包含一个总降变电站或开闭所以及多个10kV的变电所。为了提高系统可靠性,站级控制层以太网和现场总线都可以采用双网冗余设计。

3) 光纤环网
和光纤星型以太网一样,光纤环网也适用于大面积的分散的配电网络,尤其适用于高速公路、地铁、隧道监控这样的直线型分布的智能配电系统。

5、Acrel-2000智能配电系统技术指标
1 系统容量:
模拟量:≥8000点
状态量:≥10000点
遥控:≥500点
计算量:≥2000点
2 系统实时性
测控装置模拟量越死区传送时间(至站控层):≤2秒
测控装置状态量变位传送时间(至站控层):≤1秒
测控装置模拟量信息响应时间(从I/O输入端至站控层):≤3秒
测控装置状态量信息响应时间(从I/O输入端至站控层):≤2秒
人工控制命令从生成到输出的时间:≤1秒
3 画面整幅调用响应时间
实时画面:≤1秒
其他画面:≤2秒
4 画面实时数据刷新周期
模拟量:≤3秒
开关量:≤2秒
5 站内事件顺序(SOE)分辨率:≤2 ms
6 遥控正确率:>99.99%
7 监控系统CPU平均负荷率
正常状态下(任意30min内)≤20% 事故状态下(任意10s内)≤40%
8 监控系统网络平均负荷率
正常状态下(任意30min内)≤20% 事故状态下(任意10s内)≤40%
9 遥测合格率:>98%
10 系统的可用性
系统采用双机冗余配置,任何单一服务器故障不会影响系统的正常运行。
双机故障切换时间(从故障发生到所有功能完全恢复)≤30s
系统可用率:单机 >99.0%,双机 >99.98%。
11 系统可靠性
系统使用寿命≥10年
站控层平均无故障时间(MTBF)≥25000小时
间隔层平均无故障时间(MTBF)≥30000小时
12 时钟同步系统对时精度:≤1ms
13 历史曲线采样间隔:1min~30min可调
14 事故追忆(PDR):事故前1min,事故后5min

6、Acrel-2000智能配电系统软件功能
Acrel-2000智能配电系统是基于Windows平台的应用软件,可以运行于Windows XP/2000/NT环境。软件具备遥测、遥信、遥控、遥调等SCADA功能,为用户端变配电系统的自动化运行提供了强大的系统集成工具。软件的主要功能如下:
实时数据采集与处理
利用就地安装的微机保护装置和多功能电力仪表,采集各回路的电气参数和状态量。采集到系统的数据实时显示在主界面图形或者遥测界面,还可以按照要求进行统计分析,并由此产生各种报警、各种合格率的统计计算等。

事件报警
将遥测越限、正常遥信变位、事故变位、SOE、保护信息、遥控记录、操作记录等信息集中统一管理,激发事件记录分类别进行记录。重要报警信息,如事故报警、保护动作等随时弹出文字显示、即时打印,并语音通知。

控制操作
遥控操作在操作对象的显示画面上进行,具有操作人、口令、权限和多重内部校核功能和操作员登录等防误操作措施,保证遥控操作的正确性。控制级别由高到低依次为就地、站内监控、远方调度。三种控制级别相互闭锁,同一时刻只允许一级控制。

图形显示功能
图形显示:包括电气主接线图(总画面、分画面)、电压棒图、负荷曲线图、饼形图、表计图、趋势图和表格功能。画面种类包括主接线图、操作显示、组态显示、报警及各种表格显示及有关打印。软件把采集的各种数据以数字、文字、图形和语音等用户可以直观理解的形式显示在人机界面。

统计、报表和打印功能
提供灵活的报表生成工具,根据运行要求自动生成各种报表:时报表、日报表、周报表、月报表、季报表、年报表,包括电流、电压、功率、频率、电度以及各种和、差等代数计算的结果值。对各类报表均可召唤打印。

事故追忆
系统具备事故追忆功能,当事故发生后,可以重放事故前1分钟,事故后5分钟系统重要参数,准确、直观的进行事故分析,查找供电系统的隐患,快速定位故障,及时恢复供电。

运行管理
包括系统安全管理、操作管理、用户权限管理、设备管理等等。系统支持多级密码,登陆、退出、操作均需要相应的权限,针对工程师和操作人员提供不同的权限密码,并对所有系统操作带时标记录。

保护定值管理
软件具有保护定值上传和下载功能,可远程显示保护功能的投退状态和定值设置,并可以通过计算机远程修改控制字和定值,需要密码授权并记录。
用户端负荷管理
监控软件可以对用户端的负荷进行实时的监控,控制用户负荷的大需量不超过购买的需量限值。当实际需量接近或者超过需量限值时,以告警方式告知操作员。

电子地图导入
支持GIS电子地图导入,实现图形化显示区域内各变电所的位置,通过点击地图上变电所的标志能直接进入变电所监控界面。
通讯兼容功能
广泛支持国内外主流厂家的设备通讯规约,可方便接入国内外厂家的保护设备和其它相关智能设备,系统支持和其它系统的接口,比如BAS、DCS等。
WEB浏览和远程维护功能
软件提供WEB服务,客户端可以通过远程PC的IE浏览器查看监控系统的各种界面和参数。

7、Acrel-2000智能配电系统的选型
在一个35kV的用户端供配电系统,AM5和AM7系列的保护测控装置能完全满足变电站的保护测控功能要求。

微机保护配置方案

符号代码功能对照表
Acrel-3000电能管理系统
1 概述
用户端消耗着整个电网80%的电能,用户端智能化用电管理对用户可靠、安全、节约用电有十分重要的意义。构建智能用电服务体系,全面推广用户端智能用电管理解决方案,实现电网与用户的双向良性互动。用户端急需解决的研究内容主要包括:智能楼宇、智能电器、增值服务、客户用电管理系统、需求侧管理等课题。
楼层电能管理系统和能耗管理系统正是针对以上课题而研发的用户端能源管理分析系统。能耗管理系统在电能管理系统的基础上增加了对水、气、煤、油、热(冷)量等集中采集与分析,通过对用户端所有能耗进行细分和统计,以直观的数据和图表向管理人员或决策层展示各类能源的使用消耗情况,便于找出高耗能点或不合理的耗能习惯,有效节约能源,为用户进一步节能改造或设备升级提供准确的数据支撑。
2 参照标准

3.Acrel-3000电能远程集抄管理系统
3.1 系统功能
配电监测
安科瑞Acrel-3000电能管理系统具备友好的人机界面,能够以配电一次干线图的形式直观显示配电线路的分布情况,同时将实时采集的各回路的电参量信息,以及配电回路开关的分合闸状态,实时显示在系统界面中。

电能报表
安科瑞Acrel-3000电能管理系统以丰富的数据报表体现计量体系的完整性。系统具备各回路定时抄表汇总统计功能,用户可以自由查询自系统正常运行以来任意时间段内各配电节点的用电情况,即该节点进线用电量与各分支回路消耗电量的统计分析报表。该功能使得用电可视透明,并在用电误差偏大时可追溯,维护计量体系的正确性。

负荷曲线
安科瑞Acrel-3000电能管理系统对配电系统总进线回路(或重要负荷的出线)设计了负荷趋势曲线。便于配电维护人员及时掌握用电需求与供电系统负荷占比,确保供电可靠性,为用户单位的用能权益提供保障。借助该功能,还可分析用能需量的增长趋势,适时调整需量申报,减少因需量偏差过大造成的多余缴费。

电参量报表
安科瑞Acrel-3000电能管理系统具有对实时电力参数和历史电力参数的存储和管理功能,所有实时采集的数据、顺序事件记录等均可保存到实时数据库。在监控画面中能够自定义需要查询的参数、查询的时间段或选择查询近更新的记录数等,并通过报表方式显示出来。该功能方便用户进行事故追溯查询。

统计报表
安科瑞Acrel-3000电能管理系统为用户提供了综合的电能和需量统计报表功能,包含不同馈线的峰平谷用电量统计与记录,从而为用电的合理管理提供了数据依据(需要选用带复费率和大需量功能的电力仪表)。同时可对各回路进行日、月报表的统计,减少配电系统维护人员的电能统计的工作时间,提高工作效率。

遥信实时报警
安科瑞Acrel-3000电能管理系统具备遥信报警配置功能,系统能够对配电回路断路器的分合闸动作进行实时监测并报警。系统报警时能够进行信息语音提示,自动弹出报警画面。

遥测实时报警
安科瑞Acrel-3000电能管理系统具备遥测报警配置功能,报警类型包括电压越限、电流越限、频率越限、功率因数越限、断路器分合闸。系统报警时能够进行信息语音提示,自动弹出报警画面。

遥信、遥测历史报警查询
安科瑞Acrel-3000电能管理系统能够对遥信、遥测报警数据进行存储,方便用户对系统报警事件进行追溯查询。

电能质量监测
安科瑞Acrel-3000电能管理系统可以对整个配电系统范围内的电能质量和电能可靠性状况 进行持续性的监测。例如配电系统维护人员可以通过谐波分析界面掌握配电系统的谐波含量,及时采取相应的措施提高配电系统的可靠性,减少因谐波造成的供电事故的发生。

用户权限管理
安科瑞Acrel-3000电能管理系统为保障系统安全稳定运行,设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作(如配电回路名称修改等)。可以定义不同级别用户的登录名、密码及操作权限,为系统运行维护管理提供可靠的安全保障。

通讯状态图
安科瑞Acrel-3000电能管理系统可以实时显示接入系统的各设备的通讯状态,能够完整的显示整个系统网络结构,可在线诊断系统网络通讯状态,发生网络故障时能自动在屏幕上显示故障单元和故障部位。从而方便系统维护人员实时掌握现场各设备的通讯状态,对出现异常的设备及时维护,保证系统的稳定运行。

基于B/S的网络应用
安科瑞Acrel-3000电能管理系统配置了强大的WEB页面发布功能,从而使得用户可以通过基于Windows平台的IE或其他主流浏览器,查看系统实时数据、监控画面、历史数据,浏览效果与在Acrel-3000服务器端看到的系统画面完全相同。

数据转发
安科瑞Acrel-3000电能管理系统支持多种标准协议的数据转发,实现与第三方系统的数据共享。支持Modbus-RTU、Modbus/TCP、IEC104(南瑞)通讯协议的数据转发,能够支持工业OPC接口,通过OPC接口实现与其他系统(如BA系统)进行数据交互。
手机短信报警
安科瑞Acrel-3000电能管理系统支持手机短信报警功能,系统遥信、遥测实时报警信息可以通过短信报警模块发送到指定的系统管理人员手机上,使得用户能够及时了解现场配电情况,消除可能发生的配电隐患。
GPS系统时钟同步
安科瑞Acrel-3000电能管理系统可集成配置GPS授时设备,对系统主机进行GPS同步授时,以保证整个系统有统一的时间基准,为电力系统故障分析提供可靠的时间保障。
开放的系统扩展功能
安科瑞Acrel-3000电能管理系统监控软件具备多种标准的接口和协议的接入,如支持485总线,多种不同的通讯协议如Modbus-RTU、Modbus/TCP、IEC103、IEC104等,同时具备后期对非标准规约协议的开发接入,使得所有智能设备都能无缝连接到后台系统中来。同时系统支持工业OPC接口与其他系统(如BA系统)进行数据共享。

双机冗余功能
安科瑞Acrel-3000电能管理系统具有配置双机冗余的功能。该功能提高了系统的安全性和容错性,保证了系统中即使某台监控主机出现异常也不会影响到整个Acrel-3000电能管理系统的正常运行。
3.2 系统层次结构
Acrel-3000电能管理系统通常采用分层分布式结构进行设计,即现场设备层、网络通讯层和站控管理层:
现场设备层
现场设备层主要是连接于网络中用于电参量采集测量的各类型的仪表等,也是构建该配电系统必要的基本组成元素。肩负着采集数据的重任,这些设备可为乙方各系列带通讯网络电力仪表、温湿度控制器、开关量监测模块和电动机保护器等。
网络通讯层
网络通讯层主要是由通讯服务器、接口转换器件及总线网络等组成。该层是数据信息交换的桥梁,不同的接口转换器件提供了RS232、RS422、RS485、SPABUS等及以太网等各种接口,组网方式灵活,支持点对点的通讯、现场总线网络、以太网等类型的组态网络。通讯服务器主要用于直接对现场仪器仪表转达上位机的各种控制命令,并负责对现场仪器仪表回送的数据信息进行采集、分类和存储等工作,如电压/电流等电参量、输入开关量状态、修改仪表内部参数或各种控制继电器断开/闭合的操作命令等;光电隔离保护装置主要是为保证上位机的正常工作,避免网络中不稳定信号对其造成的干扰或破坏;接口转换器件则是由于现场仪表或其它系列的装置与上位机的通讯接口存在差异,需要进行转换方可进行数据交换。
站控管理层
站控管理层是针对配电网络的管理人员,该层直接面向用户。该层也是系统的上层部分,主要是由电能管理系统软件和必要的硬件设备如计算机、打印机、UPS等。其中软件部分具有良好的人机交互界面,通过数据传输协议读取前置机采集的现场各类数据信息,自动经过计算处理,以图形、数显、声音等方式反映现场的运行状况,并可接受管理人员的操作命令,实时发送并检测操作的执行状况,以保证供用电单位的正常工作;电能计量管理功能设计各种符合用户的报表格式,报表内数据严格按照各种标准进行计量,用户只需查找打印即可,极大的方便了操作,提高了工作效率。

3.3 产品选型
远程预付费电能管理系统
1、 系统概述
高校宿舍用电是一个特殊的需求群体,方案所要解决的不仅仅是收费问题,更多的是学生日常用电的管理问题。如用电时间、用电电器限制、功能支路独立控制等特殊需求。
系统建设的意义:
1)方便学校对宿舍的用电收费,学生群体众多,传统的后付费方式已无法满足校方需求,收费管理可与校园一卡通对接,学生可以自助缴费。
2)通过技术手段加强对宿舍的用电管理,可实现时间定时控制、用电负荷检测等适合学校规范管理的功能。
3)人性化的方案设计,可实现单一宿舍内的多个支路的独立控制,让学生可获得更高质量的宿舍生活提供了支持。
2、 系统结构
ACREL-3200整合高校需求,在原有预付费基础上增加了宿舍电能管理所需的各种功能,完美解决了高校宿舍电能管理问题。

3、 系统功能
Acrel-3200高校宿舍电能管理系统针对高校宿舍这一特殊应用场合订制研发,主要实现电能监控、时间管理、负载管理、预付费管理等在高校宿舍中存在的特殊需求。配合我司现有针对宿舍管理的ADM100及ADF系列多用户电能计量箱等智能仪表装置完善整个高校宿舍的电能管理解决方案。
(1) 支持批量查看、充值、修改参数等操作,同一楼号、楼层的宿舍集中查看信息,并方便查找某一宿舍的用电情况,可针对某一宿舍独立强制控制等。
(2) 时间控制是按照学校规定,到某一时间点宿舍需要将照明、插座回路跳闸,而且在另一时间点恢复供电,本系统支持三路独立时段表设置。
(3) 报表中心提供了多个时间单位的各种统计数据,并能查询、导出打印统计出的报表。数据中心主要分为实时报警记录报表、日销售报表、月销售报表以及年销售报表。
4、 系统设备选型




Acrel-2000 V8.0光伏电站电力监控系统
1 概述
太阳能光伏电站现场设备主要由光伏电池阵列、汇流箱、低压直流柜、逆变柜、交流低压柜、升压变压器等组成,后产生的高压交流并入电网。针对光伏发电每个环节电力参数检测的需要,安科瑞公司推出了AGF系列光伏汇流采集装置、PZ系列直流检测仪表及ACR系列电力质量分析仪,分别应用于汇流箱、直流柜及交流柜中,并通过Acrel-2000 V8.0光伏电站电力监控系统实现后台集中监控。

2 参照标准
●CGC/GF002-2010 《光伏汇流箱技术规范》
●GB/T 2887-2011 《计算机场地通用规范》
●GB 50797-2012 《光伏发电站设计规范》
●GB/T XXXX-201X 《光伏发电站监控系统技术要求》

3 示意图

4 系统设计参数
● 模拟量测量综合误差 ≤0.2%
●电网频率测量误差 ≤0.01Hz
●遥测信息响应时间(从I/O输入端至远动工作站出口) ≤3s
●遥信变化响应时间(从I/O输入端至远动工作站出口) ≤2s
●画面实时数据更新周期(模拟量) ≤3s
●画面实时数据更新周期(开关量) ≤2s
●控制操作正确率 100%
●遥测合格率 ≥98%
●事故时遥信年正确动作率 ≥99%
●系统可用率 ≥99.8%
●系统平均故障间隔时间(MTBF) ≥20000h
(其中I/O单元模件MTBF≥50000h)
●各工作站CPU平均负荷率:
正常时(任意30min内) ≤30%
电力系统故障时(10s内) ≤40%
●自动化系统网络平均负荷率:
正常时(任意30min内) ≤20%
电力系统故障时(10s内) ≤40%
●GPS对时精度 ≤1ms
●历史曲线采样间隔 1~30min,可调
●历史曲线日报,月报储存时间 ≥1年


5 系统功能
● 系统运行主画面
监控系统提供功能选择画面,并对光伏阵列现场环境进行实时监测与显示,如室外温度值、湿度百分比、光照度及阵列表面温度值等;



● 系统运行监视和控制
监控系统可分区域实时监测各光伏阵列的充电电压及电流、蓄电池电压及温度等信息,并对故障点进行异常显示与报警提示;

● 逆变器用电趋势曲线分析
监控系统可绘制显示逆变器电压—时间曲线、功率—时间曲线等,直流侧输入电流实时曲线、交流侧逆变输出电流曲线,并采集与显示日发电量等电参量;

● 历史数据管理
监控系统可针对光伏发电现场的各种事件进行记录,如:通讯采集异常、开关变位、操作记录等,时间记录支持按类型查询,并可对越限报警进行更改设置;

● 日发电趋势分析
监控系统对光伏发电的发电量可形成月棒图及年度棒图显示,并折算成二氧化碳、二氧化硫减排量值;并可查看太阳辐射强度趋势曲线、风速变化趋势曲线显示;

6 光伏电站电力监控系统产品选型

Acrel-5000能源管理与能耗分析系统
1 系统功能
系统可按使用年份统计建筑物各分类能耗——电、水、气、集中供热、集中供冷以及其它能源消耗量,自动折算成相应的标准煤消耗量,从而反映建筑物当年各分类能耗用能和综合能耗。系统以曲线图形展现各类能耗的消耗的消耗趋势,便于业主方实时直观掌握能源消耗情况。

系统可反映出建筑物当日与昨日同期、当月与上月同期、当年与上年同期总体用能的对比情况,并显示建筑物过去48小时、1个月、12个月及3年的用能趋势,当年用能的对比分析、当月的分项用能饼图。便于业主方对能耗消耗的趋势进行对比分析,判断用能走势,及时调整设备运行计划,节约能源消耗。

系统依据建筑物能源消耗的分布情况进行能耗计量点的选取和设置,使得能耗监测系统可以覆盖整个建筑物。系统使用者可通过相关界面调取该建筑物各能耗节点的能耗统计报表,减少用能的“跑、冒、滴、漏”和计量误差。

系统依分类分项能耗数据采集导则,将建筑物耗电分为照明插座、空调、动力和特殊用电进行计量装置选型和设置,并按用能区域或功能区域等划分并进行统计,以报表和同、环比棒图形式展现该区域的能源消耗。


系统可针对能源消耗量大的设备或区域进行准确定位,便于管理层制定节能绩效考核制度,推动节能降耗的真正有效执行。为用能重点设备建立运行记录档案,长期跟踪记录设备运行过程中的能效分析评估结果,结合设备维护保养记录,为设备的运行维护提供依据。

系统提供分级权限管理功能,对具备权限用户提供开放的信息维护接口,用户可自行对建筑和系统监测范围内计量点的信息进行增、删、改和查询,建筑物信息包括建筑类型、建设年代、建筑面积、建筑物人员数量等。系统还对无法自动采集的计量信息提供手动录入功能,便于使用者全面掌握建筑物总体能耗情况。

系统依据《国家机关办公建筑以及大型公共建筑能耗监测系统分享能耗数据传输技术导则》以及建筑物所在省市的地方性节能技术规程、规范的要求,可实现按既定数据格式和上传方式,将建筑物能耗数据信息上传至上级数据中心平台的功能。

2 系统结构
Acrel-5000建筑能耗分析管理系统以计算机、通讯设备、测控单元为基本工具,根据现场实际情况采用现场总线、光纤环网或无线通讯中的一种或多种结合的优化的组网方式,为大型公共建筑的实时数据采集及远程管理与控制提供了基础平台,它可以和检测设备构成任意复杂的监控系统。开放性、网络化、单元化、组态化的采用面向对象的分层、分级、分布式智能一体化结构。建立如下层次结构:

-/gjdgeh/-

http://www.acrel-xm.com

产品推荐
