产品描述

品牌安科瑞
德清开发上线环保用电智能监管系统,除了涉及化工、工业涂装、橡胶和塑料制品等废气治理重点行业,还将百姓较为关注、信访投诉较多的企业纳入其中,作为重点监管对象。

“环保用电智能监管系统”通过引入科技手段,开展大数据分析,实现了智慧监管,做到了对企业从单纯的污染物排放监测到治理环节监测的延伸,既有效弥补了生态环境部门监管执法人员的不足,杜绝了企业偷排直排行为,也让环境监察执法从被动响应式调查处理,转向提前介入式服务督促,真正实现环境问题由“惩”与“罚”到“防”与“督”的转变,不断督促企业提升环境管理水平,减少污染排放,改善环境质量,实现百姓、企业、职能部门三方共赢。
福建宁德:环保精准施策 服务绿色发展
宁德市紧紧守住“生态环境质量只能变好,不能变坏”的底线,紧扣重点环节,精准施策,用环保良策服务区域经济绿色发展。随着一批重大项目不断上马,宁德市经济发展步入快车道,“社会、经济、生态”三者效益更趋协调发展。
工业污染防治AcrelCloud-3000环保用电监管云平台

1 概述
AcrelCloud-3000环保用电监管云平台依托创新的物联网电力传感技术,实时采集企业总用电、生产设备及环保治理设备用电数据,通过关联分析、超限分析、停电分析、停限产分析,及时发现环保治理设备未开启、异常关闭及减速、空转、降频等异常情况,同时通过数据分析还可以实时监控限产和停产整治企业运行状态,用户可以利用PC、手机、平板电脑等多种终端实现对平台的访问。

2 应用场所
环保设施用电监管云平台的主要应用场合:
(一)钢铁
(二)石化;
(三)化工、焦化
(四)医药制药;
(五)造纸
(六)有色金属
(七)建材
(八)火电热电
(九)市政污水处理
(十)采矿

3 平台组成
a. 系统结构
本环保用电监管云平台采用无线免布线分体式方案,平台整体架构为分层分布式结构进行设计,即现场设备层、网络通讯层和站控管理层
b. 平台硬件配置
监测点使用LORA模块与网关互通,网关采用2G/4G网络(移动、联通) 和环保用电监管服务系统平台通讯,整体架构无需布线。云平台可自行
架设服务器,需要具备固定IP地址的宽带接入,或者租用阿里云服务器(本地不需要固定IP宽带)。
c. 运行条件
浏览器运行设备:
台式电脑(Windows XP以上),安卓系统或IOS系统手机(android 或IOS4.0及以上版本)。
浏览器端运行环境:
Windows系统下使用谷歌、火狐、360(极速模式)等浏览器访问。
d. 主要技术指标
数据上传频率:2分钟
通信方式:RS485、2G/3G/4G
并发访问量:>=10000
历史数据存储:>=3年

4 平台功能
a. 云平台架构
系统将可以通过PC浏览器、平板、手机APP访问和在线支付无人值守;
b. 维护方便
系统软件升级维护不再收到客户网络环境的困扰,云端统一部署,升级方便快速;客户不需要安装客户端;
c. 无线传输
监测点使用LORA模块与网关互通,网关采用2G/4G网络上传数据,整体架构无需布线;
d. 排污治污设备监控
系统对排污和治污设备进行不间断用电监控,判断启停时间点;能够进行排污治污联动监控;
e. 异常管理和申报
企业生产或排污要按计划进行申报和管理,一旦超出计划外的任何启动和停止状态,系统就会自动发出预警,进行手机短信和APP推送;
f. 停限产计划
可以制定停产和限产计划。在停产限产计划内,对排污和治污设备做有限制的启停计划,超出计划外则报异常;
g. 数据安全,统一第三方接口
对公网传输数据进行封装加密,保证通讯线路安全;提供统一的第三方API或SDK开发接口;
h. 大数据存储
所有历史数据都能够存储和查询。数据存储周期大于等于三年;

5 现场设备选型

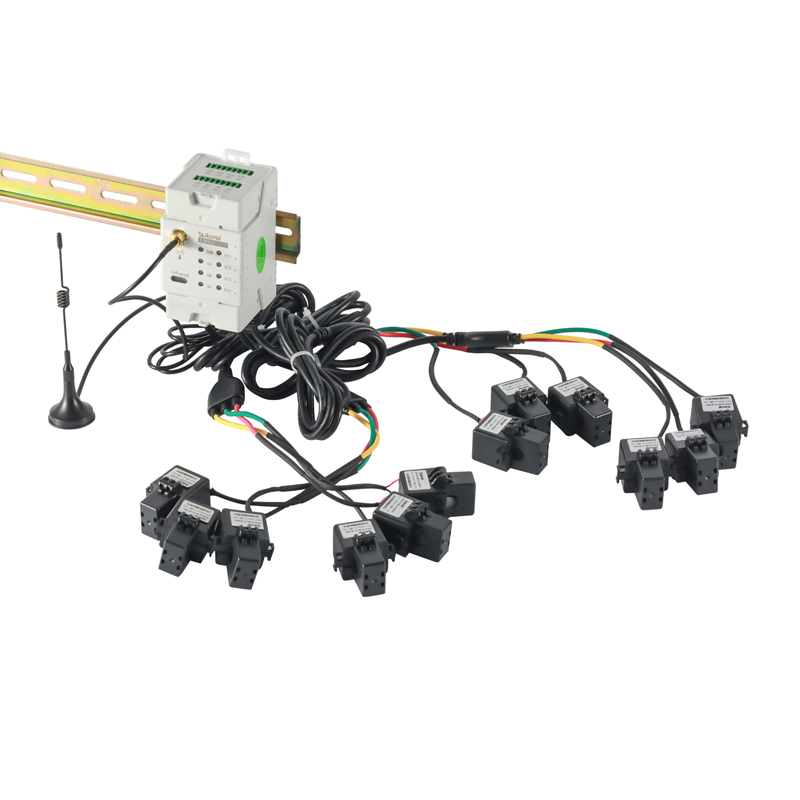

根据现场监测功能需要,以每个设备回路为基本单元,即每个设备安装一套AEW系列采集模块。

监控模块(三选一):
a. AEW100-D15X(含三只φ15孔径开口互感器),三相电流、电压、有功/无功功率、电能计量,谐波畸变率等,LORA无线通讯,100A以下,600A以
上二次互感器方案(从原有互感器二次侧取信号)
b. AEW100-D20X(含三只φ20孔径开口互感器),含三相电流、电压、有功/无功功率、电能计量,谐波畸变率等,LORA无线通讯,较大400A;
c. AEW100-D36X(含三只φ36孔径开口互感器),含三相电流、电压、有功/无功功率、电能计量,谐波畸变率等,LORA无线通讯,较大电流600A;

LORA无线接收器:
AEW110-L,配合AEW100使用,LORA通信接收器,1个可以对应10个AEW100,通讯距离较大100米,视现场阻挡情况;

无线传输模块:
AF-GSM200-2G或AF-GSM200-4G,需加SIM卡,SIM卡甲供;

注:配置针对1个回路,规格根据现场回路电流大小选择。本无线传输模块较多可同时接入10只设备监控模块。

6 现场安装(穿刺取电&二次CT取电)
a. 针对600A以内的配电回路,因现场改造施工难度打,现场设备无法停电,设备分布相对分散。为节省施工过程中人力、物力、时间的投入;实现配
电回路全电量及电能的采集,建议采用AEW系列穿刺取电的安装方式;
1)全电力参数测量、正反向有功无功电能计量、复费率;
2)2-31次电压及电流分次谐波含量、总畸变、基波及谐波电参量;
3)失压检测、历史电能存储、较大需量、测温、极值;
4)无线通讯、RS485、红外通讯,支持Modbus及DL/T645-07;
b. 针对配电回路电流大于600A以及高压电机(6KV、10KV)配电回路,因现场设备配电回路电流较大,并且现场设备无法断电,建议采用开口式互感
器AEW100-D15从现场原有计量回路的二次信号线上直接获取当前负载电流信号,进而完成电能及相关电参量测量;适用于高压侧或大电流等电流
采样困难的场合。



国家全面推进打赢蓝天保卫战,打好碧水保卫战,打胜净土保卫战,加快生态环境保护、建设美丽中国,各省市结合物联网和大数据政策,也相继颁布有关污染治理设施用电监管平台等相关政策,针对性地对企业内的环保设施、设备运行状况作出检测控制,较大限度发挥环保设备的作用,提高使用效率,并为政府部门能够动态掌握治污治理执行情况和异常预警提供支持。

连云港市环保局召开排污单位有动力污染治理设施用电状况监管工作
为进一步提升全市排污单位污染防治设施规范运行水平,实现对排污单位有动力污染治理设施运行情况的过程监管,9月1日,市环保局召开有动力污染治理设施用电状况监管工作会议,各县区环保局分管负责人、国控企业和重点排污单位负责人参加了现场会。
